POINTS DE PIGEAGE

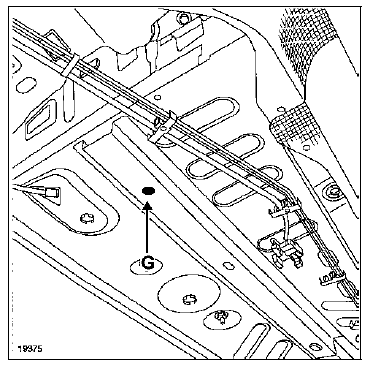

Point G
Référence de départ pour le contrôle des points (A1) et (B1).

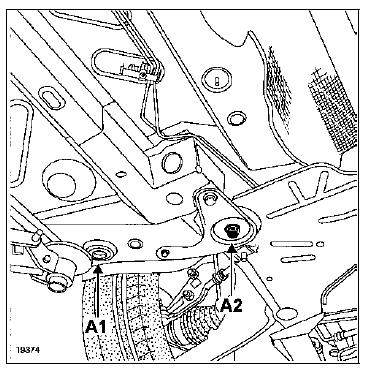

Point A1
Référentiel caisse avant.
NOTA : Le point A2 peut éventuellement servir de référence si le point A1 n'est pas jugé correct.

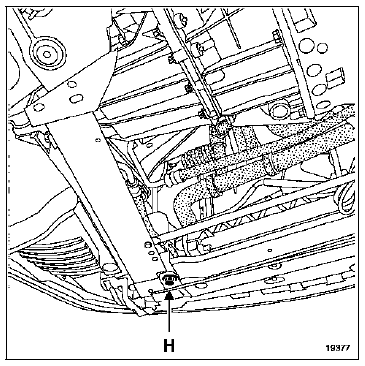

Point H
Extrémité avant de longeron avant.

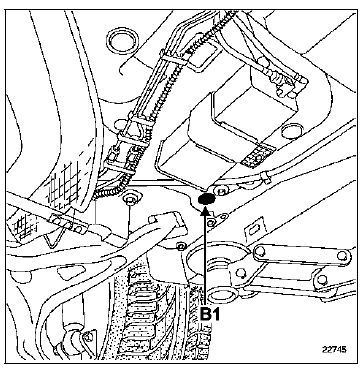

Point B1
Pilote de montage train arrière.

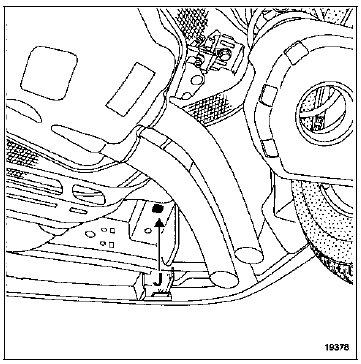

Point J
Extrémité arrière de longeron arrière.
RAPPEL
Les trous sous caisse sont munis d'obturateurs plastique pour l'étanchéité des corps creux.
Lors du pigeage, il est nécessaire de déposer certains de ces obturateurs.
Dans le cas d'une détérioration de l'un d'eux, il est impératif de le remplacer par un neuf afin d'assurer la garantie anticorrosion du véhicule.
