Manuel du conducteur
MOTEUR F4R
CORRECTION ADAPTATIVE DU REGIME DE RALENTI
PRINCIPE
Dans les conditions normales de fonctionnement à chaud, la valeur du Rapport Cyclique d'Ouverture varie entre une valeur haute et une valeur basse afin d'obtenir le régime de ralenti nominal.
Il se peut, suite à une dispersion de fonctionnement (rodage, encrassement du moteur...) que la valeur du Rapport Cyclique d'Ouverture se trouve proche des valeurs hautes ou basses.
La correction adaptative sur le Rapport Cyclique d'Ouverture ralenti permet de rattraper les variations lentes du besoin en air du moteur, de façon de recentrer le Rapport Cyclique d'Ouverture sur une valeur nominale moyenne.
Cette correction n'est effective que si la température d'eau est supérieure à 75 C et 32 secondes après le démarrage du moteur et si l'on est en phase de régulation ralenti.

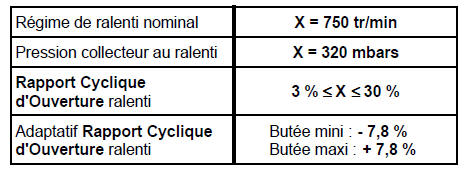

VALEUR DE RAPPORT CYCLIQUE D'OUVERTURE RALENTI ET DE SA CORRECTION ADAPTATIVE
INTERPRETATION DE CES PARAMETRES
Dans le cas où l'excès d'air (prise d'air, butée de papillon déréglée...) le régime du moteur augmente au ralenti, la valeur du Rapport Cyclique d'Ouverture ralenti diminue afin de revenir au régime de ralenti nominal ; la valeur de la correction adaptative du Rapport Cyclique d'Ouverture ralenti diminue afin de recentrer le Rapport Cyclique d'Ouverture ralenti.
Dans le cas d'un manque d'air (encrassement...) le raisonnement est inversé : le Rapport Cyclique d'Ouverture ralenti augmente et la correction adaptative augmente de même afin de recentrer le fonctionnement de la régulation de ralenti.
IMPORTANT : Il est impératif, après effacement de la mémoire calculateur, de démarrer, arrêter, puis laisser tourner le moteur au ralenti afin que la correction adaptative puisse se recaler correctement.
Interprétation des défauts
TENSION
D'ALIMENTATION CALCULATEUR
1.DEF : Tension hors tolérance
2.DEF : Trop de micro-coupures
CONSIGNES
Particularités : utiliser l'adaptateur B53 pour intervenir au niveau du
connecteur du
calculateur.
1.DEF - 2.DEF
CONSIGNES
Rien à signaler.
...
Moteur G9T
Boite de vitesses automatique
Moteur
Radiateur
Vase d'expansion
Aérotherme
By-Pass Ø 11 mm
Support thermoplongeurs
Pompe à eau
Echangeur de température eau-huile
Thermostat
Purgeur
Chaudière additionnelle (seulement sur la version Grand Froid)
Echangeur eau-huile po ...
Diagnostic du catalyseur
MOTEUR F4R
Le but du diagnostic du catalyseur est de détecter un dysfonctionnement qui
provoquerait un dépassement du seuil
"On Board Diagnostic" par les émissions de polluants HC.
La capacité de stockage en oxygène du catalyseur est l'indicateur d ...
