Revue technique Renault Vel Satis: Contrôle de conformité
CONSIGNES
Les valeurs indiquées dans ce contrôle de conformité ne sont données qu'à titre indicatif.
Il est donc impératif de consulter la Note Technique traitant de votre véhicule.

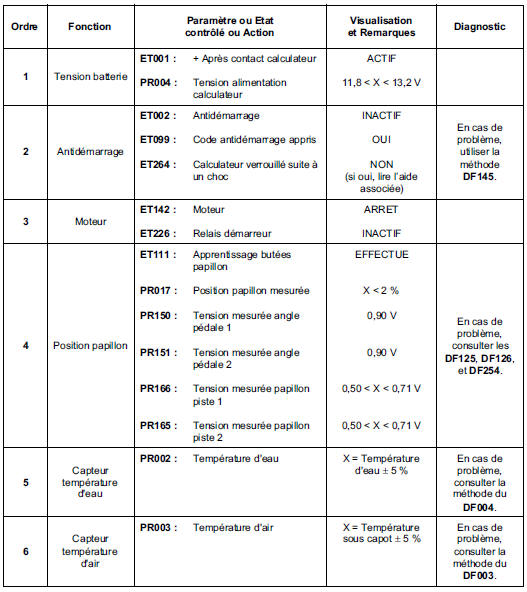

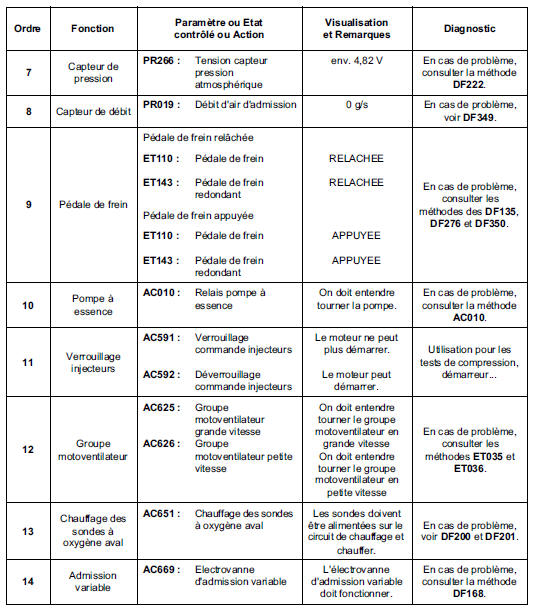

Condition d'exécution : Moteur arrêté, sous contact.
CONSIGNES
Les valeurs indiquées dans ce contrôle de conformité ne sont données qu'à titre indicatif.
Il est donc impératif de consulter la Note Technique traitant de votre véhicule.

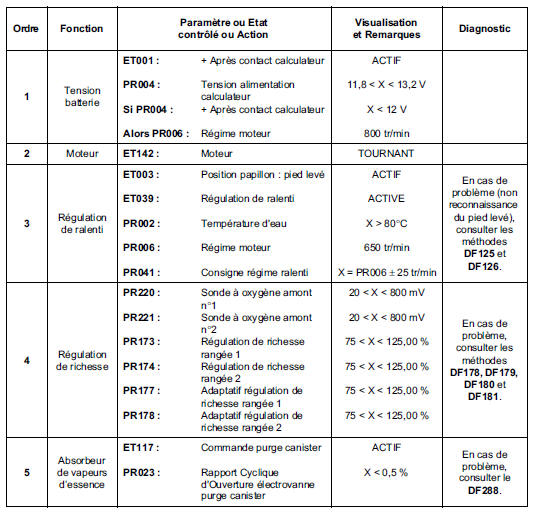

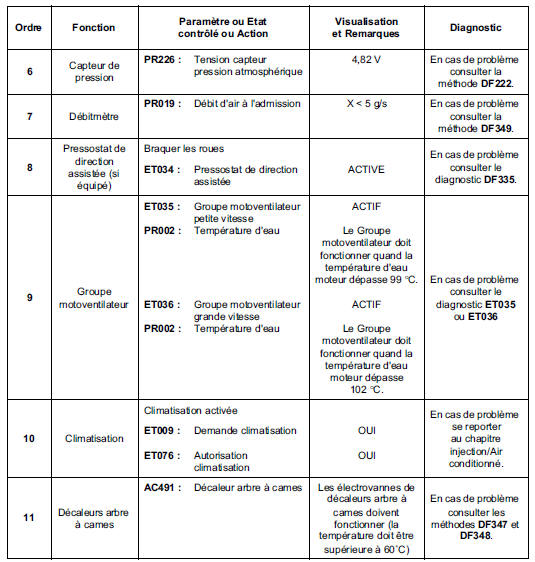

Condition d'exécution : Moteur chaud au ralenti, sans consommateur.
CONSIGNES
Les valeurs indiquées dans ce contrôle de conformité ne sont données qu'à titre indicatif.
Il est donc impératif de consulter la Note Technique traitant de votre véhicule.

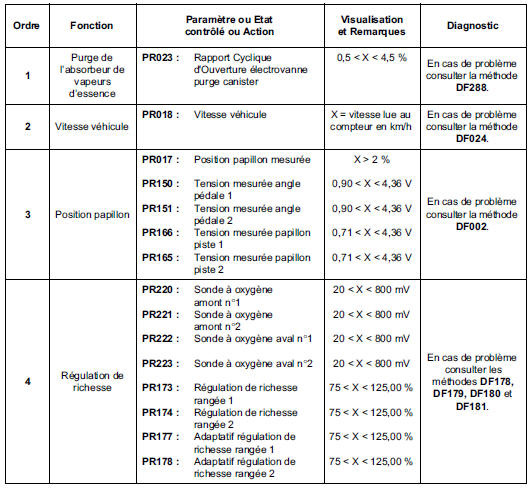

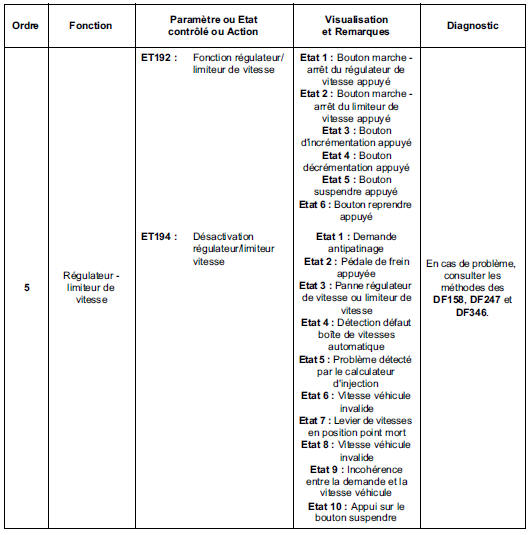

Condition d'exécution : Essai routier.
Aide
Résistance potentiomètre pédale d'accélérateur double piste - Piste 1 (voies
2 et 4) 1,2 +- 0,5 kΩ
Piste 2 (voies 1 et 5) 1,7 +- 0,7 kΩ
Résistan ...
