Revue technique Renault Vel Satis: Contrôle de conformité

Revue technique Renault Vel Satis / Moteur et périphériques / Injection diesel / Injection EDC15C3 C N˚ Programme : CB - N˚ Vdiag : 10 / Contrôle de conformité

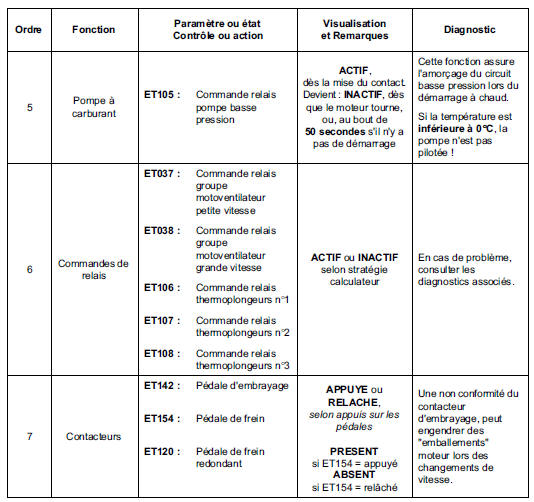

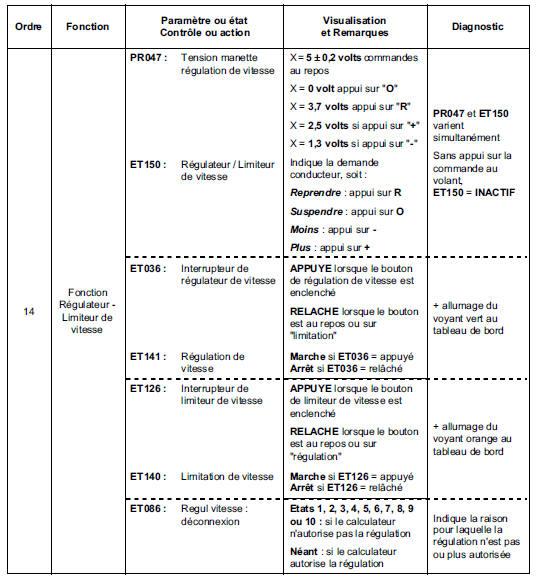

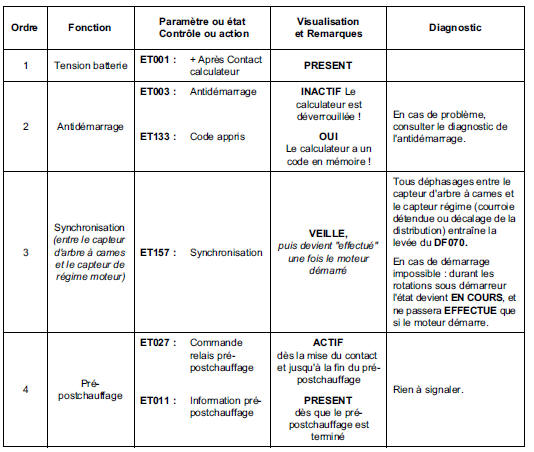

CONSIGNES

N'effectuer ce contrôle de conformité qu'après lecture des défauts.

Conditions d'exécution : moteur arrêté, sous contact.

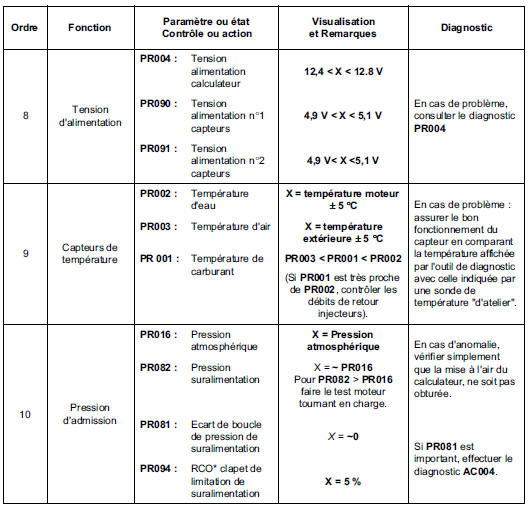

* Rapport Cyclique d'Ouverture

* Rapport Cyclique d'Ouverture

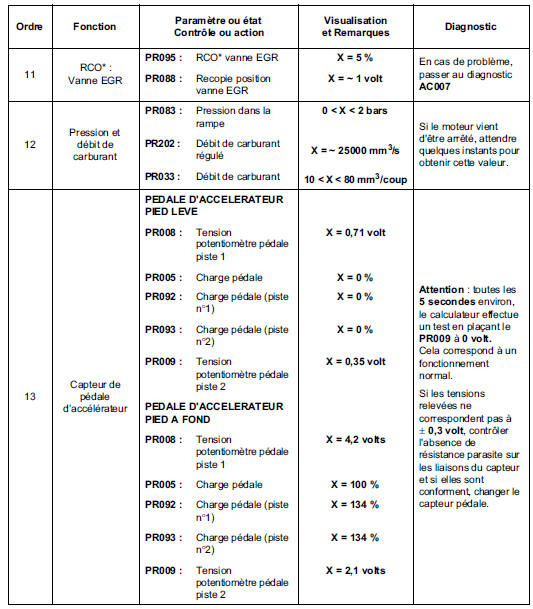

CONSIGNES

CONSIGNES

N'effectuer ce contrôle de conformité qu'après lecture des défauts.

Conditions d'exécution : sous contact ou moteur tournant.

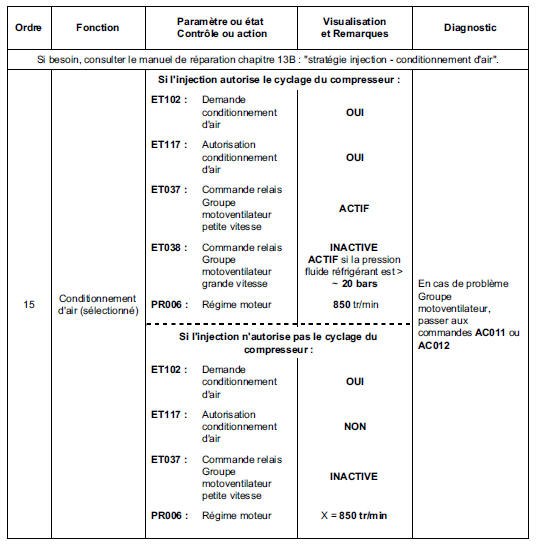

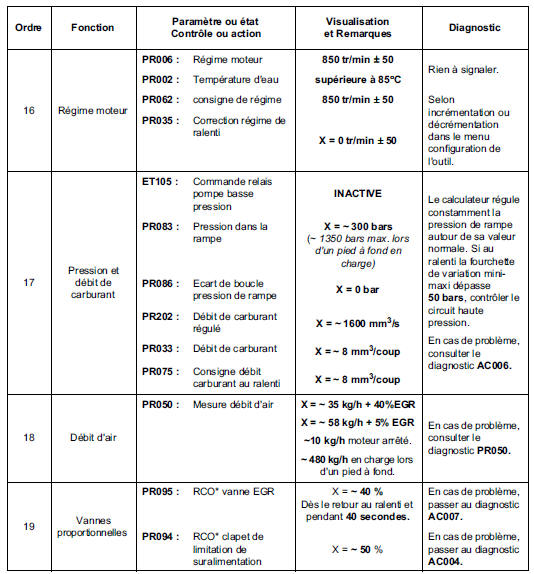

CONSIGNES

CONSIGNES

N'effectuer ce contrôle de conformité qu'après lecture des défauts.

Conditions d'exécution : moteur chaud au ralenti, sans consommateur électrique.

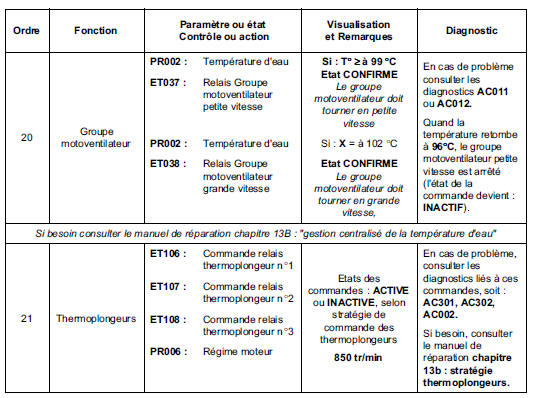

CONSIGNES

CONSIGNES

N'effectuer ce contrôle de conformité qu'après lecture des défauts.

Conditions d'exécution : moteur chaud au ralenti.

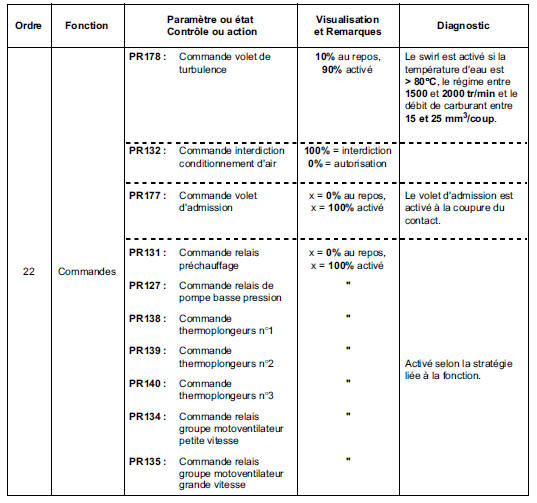

CONSIGNES

CONSIGNES

N'effectuer ce contrôle de conformité qu'après lecture des défauts.

Conditions d'exécution : sous contact ou moteur tournant.

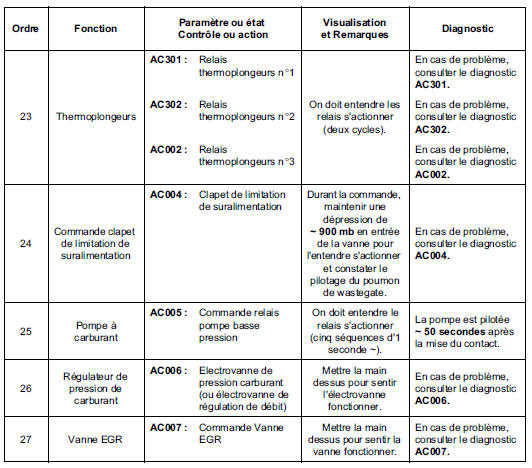

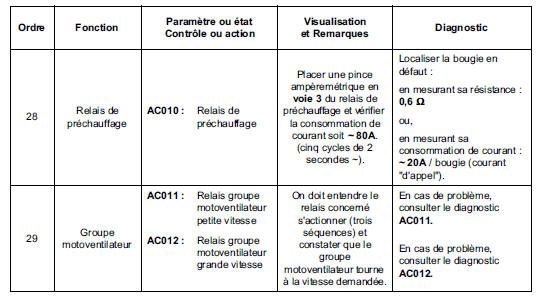

CONSIGNES

CONSIGNES

N'effectuer ce contrôle de conformité qu'après lecture des défauts.

Conditions d'exécution : moteur arrêté, sous contact. "ET003" Inactif.
