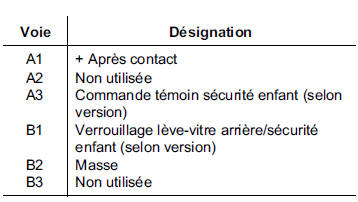

Revue technique Renault Vel Satis: Contacteur sécurité enfant
Lors de la condamnation, un voyant rouge (piloté par l'Unité Centrale Habitacle) s'allume sur le contacteur.
Cet interrupteur est utilisé pour inhiber l'ouverture des portes arrière et l'ouverture des vitres (selon version).
- Lève-vitre électrique
La commande de sécurité enfant informe l'Unité Centrale Habitacle qui pilote le relais de sécurité enfant.
- Lève-vitre impulsionnel
La commande de sécurité enfant commute ou non, la masse de commande des contacteurs de lève-vitre impulsionnel arrière et informe l'Unité Centrale Habitacle de son état.
NOTA : l'éclairage de ces contacteurs se fait dès l'apparition du + après contact (pas d'éclairage de nuit).

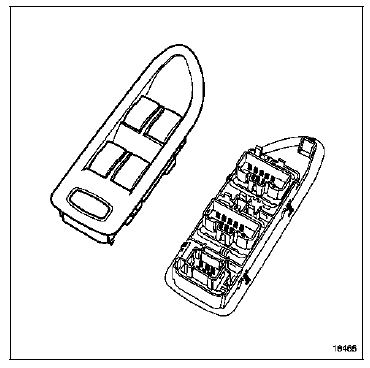

Contacteurs lève-vitres électriques
PLATINE D'ACCOUDOIR (la plus complète)
Contacteur lève-vitres conducteur et passager avant
Contacteur lève-vitres arrière droit et gauche
Contacteur condamnatio ...
