Revue technique Renault Vel Satis: Contacteur de siège chauffant

Revue technique Renault Vel Satis / Equipement électrique / Commande - signalisation / Contacteur de siège chauffant

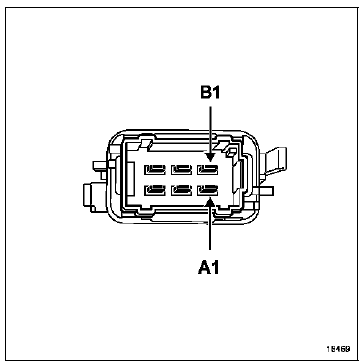

BRANCHEMENT

BRANCHEMENT

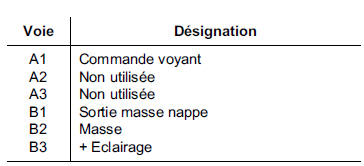

FONCTIONNEMENT

FONCTIONNEMENT

CONTROLE DE LA NAPPE CHAUFFANTE

CONTROLE DE LA NAPPE CHAUFFANTE

La résistance de la nappe chauffante (dossier + assise) est d'environ 2 Ω.

Il est possible d'accéder au connecteur de la nappe chauffante sans dégarnir le siège, en passant la main entre le dossier et l'assise.

NOTA : le témoin allumé au tableau de bord ne signifie pas que le système est actif.

En effet celui-ci est thermostaté et ne fonctionne que lorsque la température habitacle est inférieure à 12 C +- 4 C.
