Revue technique Renault Vel Satis: Contacteur de lunette arrière
Le contacteur de lunette arrière dégivrante et des rétroviseurs dégivrants est intégré au tableau de commande de climatisation.
Son remplacement nécessite le remplacement du tableau de commande complet.

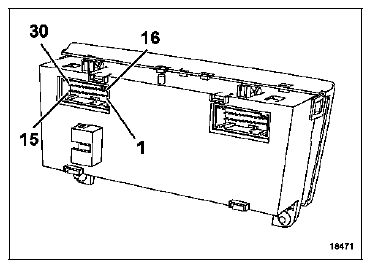

BRANCHEMENT (connecteur gris)

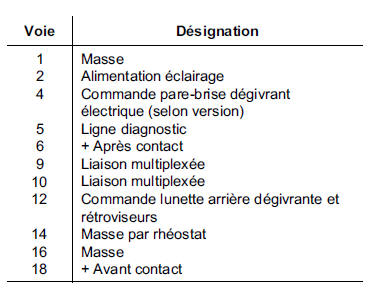

NOTA : pour les affectations des autres voies des connecteurs, consulter le chapitre 62B "Climatisation".
Montre
DEPOSE
Déposer le vide-poches puis passer la main afin de
pousser la montre vers l'extérieur.
BRANCHEMENT
...
Contacteur de siège chauffant
BRANCHEMENT
FONCTIONNEMENT
CONTROLE DE LA NAPPE CHAUFFANTE
La résistance de la nappe chauffante (dossier +
assise) est d'environ 2 Ω.
Il est possible d'accéde ...
