Revue technique Renault Vel Satis: Connecteur de garniture de pavillon

Revue technique Renault Vel Satis / Equipement électrique / Cablage / Connecteur de garniture de pavillon

La garniture de pavillon n'est pas collée sur le véhicule. Celle-ci est maintenue par les joints des ouvrants, par les pare-soleil et par les poignées de maintien (utiliser l'outil Car. 1597).

Il est possible de remplacer la garniture et de conserver le faisceau ou de remplacer le faisceau et conserver la garniture.

DEPOSE

Le faisceau est collé sur la garniture. En cas de dépose, chauffer la colle à l'aide d'un pistolet à colle puis couper le cordon de colle en prenant garde de ne pas blesser le faisceau.

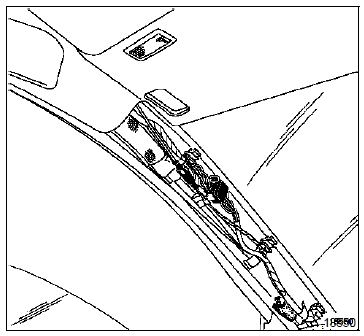

Il est également possible de laisser en place le

Il est également possible de laisser en place le faisceau en défaut, et de coller le nouveau faisceau le long de celui-ci.

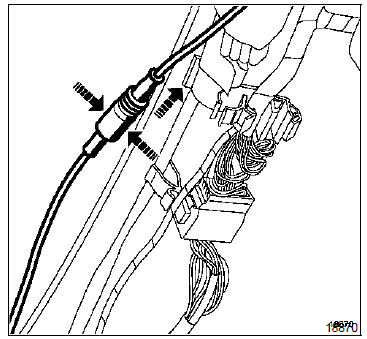

REPOSE

REPOSE

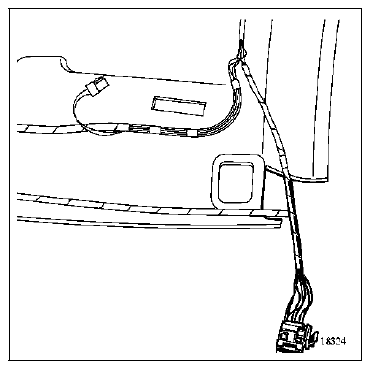

Lors de la repose du faisceau sur la garniture, il est impératif de respecter la position des connecteurs par rapport au bord de la garniture. Un repère sur le faisceau doit coïncider avec le bord de la garniture.

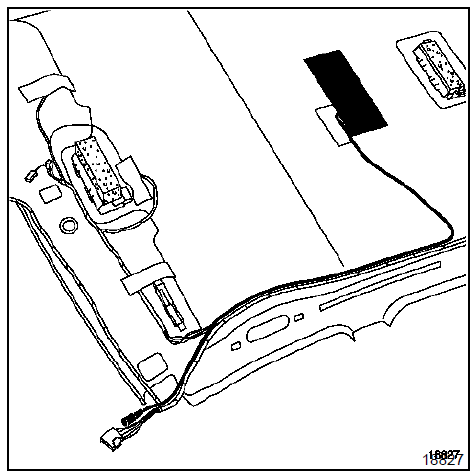

Particularités de l'antenne mains libres

Particularités de l'antenne mains libres

L'antenne mains libres est collée sur la garniture. Elle peut être remplacée seule.
