Revue technique Renault Vel Satis: Configuration du réseau

Revue technique Renault Vel Satis / Equipement électrique / Multiplexage / Configuration du réseau

CONSIGNES

Sur ce véhicule, les calculateurs contenant la configuration sont :

  • l'ABS
  • l'airbag

La saisie de la configuration se fait contact mis.

Elle est lancée automatiquement lors d'un test du réseau, quand l'outil détecte une anomalie sur l'un des calculateurs.

Elle peut être lancée à partir des écrans de résultat du test du réseau multiplexé (touche de commande en bas de l'écran).

L'outil présente les deux configurations : celles de l'ABS et de l'airbag.

Sélectionner le calculateur à modifier.

L'outil laisse en parallèle la configuration de l'autre calculateur.

(voir écran page suivante)

Les étapes sont alors les suivantes :

  • choix de la version de topologie du réseau

Il s'agit de la version de schéma du réseau multiplexé. Cette version est incrémentée à chaque évolution du câblage du réseau multiplexé de ce véhicule.

Cette information est disponible dans la base véhicule monde ou dans l'autre calculateur.

  • choix des calculateurs du véhicule présents sur le réseau

il y a au minimum :

  • l'ABS,
  • l'Airbag,
  • l'injection,
  • le verrou électrique de colonne de direction,
  • l'Unité Centrale Habitacle,
  • le Tableau de bord,
  • le frein de parking,
  • la climatisation.

Plus les options du véhicule :

  • le régulateur de distance,
  • l'afficheur de position du levier de boîte de vitesses automatique,
  • l'Unité Centrale de Communication (Navigation ou télématique),
  • la transmission automatique,
  • la synthèse de la parole.

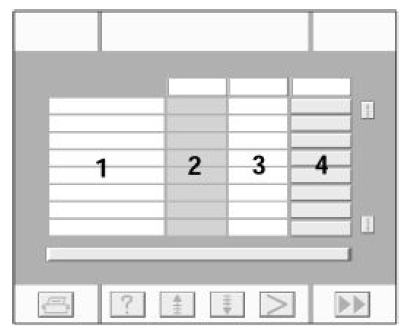

ECRAN DE CONFIGURATION

Ci-dessus, une vue de l'écran de configuration vide.

Dans la colonne (1), la liste des calculateurs possibles ainsi que la version de topologie.

Dans la colonne (2), la configuration existant dans le calculateur non sélectionné.

Dans la colonne (3), la configuration existant dans le calculateur sélectionné.

Dans la colonne (4), la configuration souhaitée pour le calculateur sélectionné.

APRES REPARATION

Traiter les autres défauts éventuels.
