Revue technique Renault Vel Satis: Commande externe des vitesses

Revue technique Renault Vel Satis / Châssis / Commandes d'elements mecaniques / Commande externe des vitesses

MOTEURS V4Y-P9X BOITE SU1

DEPOSE DU CABLE DE SELECTION DES VITESSES

PARTICULARITE

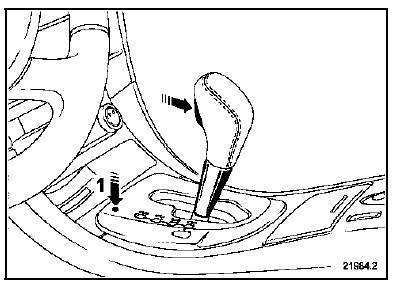

Lorsque le véhicule est immobilisé, il est possible de déverrouiller le levier de sélection des vitesses à l'aide d'un tournevis en appuyant sur celui-ci repère (1).

DEPOSE

DEPOSE

Mettre le véhicule sur un pont.

Dans le compartiment moteur

Ouvrir le capot moteur et déposer :

  • le cache situé au-dessus de la batterie (côté gauche),
  • le couvercle de la boîte à fusibles.

Débrancher la batterie.

Déposer :

  • la batterie,
  • le boîtier à fusibles,

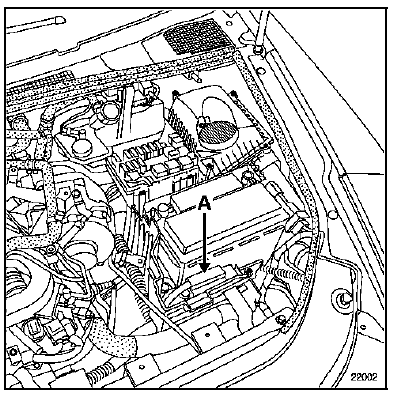

  • le calculateur (A) de la boîte de vitesses automatique,

  • le support batterie.

Pour cela percer les trois vis inviolables à l'aide d'un foret de diamètre 5 mm dans l'axe de la vis.

Déposer les vis à l'aide du Mot. 1372.

NOTA : remplacer systématiquement les vis lors

NOTA : remplacer systématiquement les vis lors de la repose.

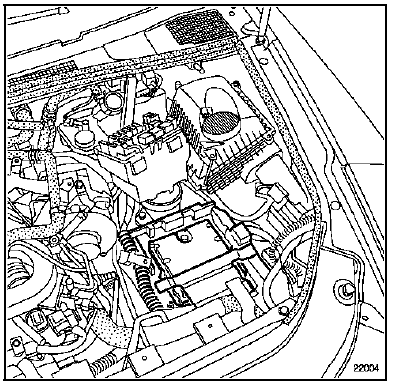

Dégager :

  • le calculateur d'injection,
  • le bac du calculateur d'injection.

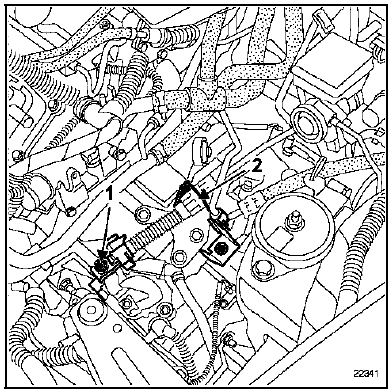

Mettre en position D le levier de commande et

Mettre en position D le levier de commande et débrancher :

  • la rotule (1) côté contacteur multifonction,
  • le câble (2) côté arrêt de gaine en déverrouillant le système d'accrochage.

NOTA : ne pas manoeuvrer la bague orange lors de cette opération. Il est possible qu'elle casse à la dépose ou à la repose. Le cas échéant, NE PAS REMPLACER LE CABLE DE COMMANDE, l'absence de cette pièce ne dégradant pas la fonctionnalité du système.

Sous le véhicule

Sous le véhicule

Déposer :

  • la protection sous moteur,
  • le précatalyseur (voir chapitre 19B : Ligne d'échappement "Précatalyseur").

Dégrafer les Durit en (3). Couper le collier plastique de maintien de la gaine de liaison des câbles de commande. Déposer les deux vis de fixation de l'écran thermique en (4) et les quatre agrafes.

Extraire l'écran thermique (C).

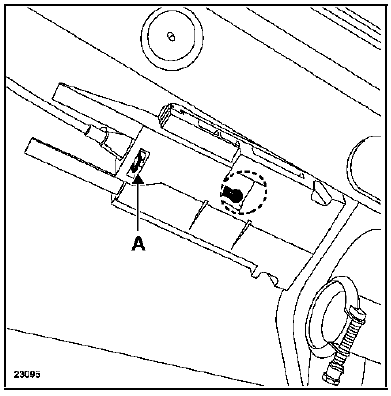

Déposer l'agrafe (A). Découper le dessous du boîtier

Déposer l'agrafe (A). Découper le dessous du boîtier suivant l'empreinte circulaire afin de dégager la rotule de câble de commande.

Extraire le câble de commande.

Extraire le câble de commande.

REPOSE

Procéder dans le sens inverse de la dépose.

NOTA : lors de la repose, ne pas oublier de fixer la gaine de câble de commande sur l'écran thermique.

REGLAGE COMMANDE

NOTA : le levier de commande et le contacteur multifonction doivent être impérativement en position D.

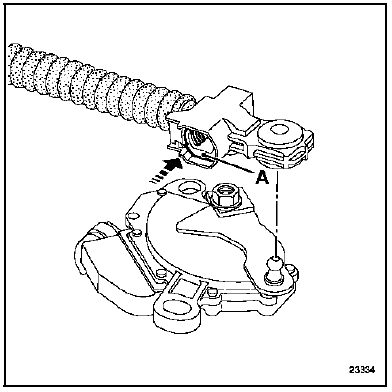

Appuyer sur le tiroir (A) afin de déverrouiller le câble.

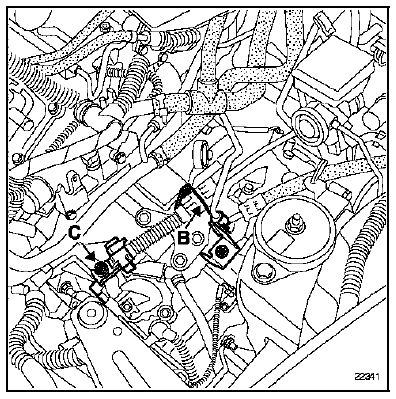

  1. agrafer le câble de commande dans l'arrêt de gaine en (B),
  2. clipper l'embout du câble sur la rotule du contacteur multifonction en (C),

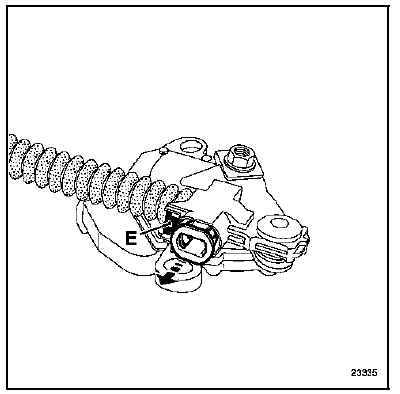

  1. actionner le clip (E) afin de verrouiller l'embout du câble.

IMPORTANT : Batterie : réinitialisation des

IMPORTANT : Batterie : réinitialisation des organes électriques : voir chapitre 80A "Particularités batterie".
