Revue technique Renault Vel Satis: Commande électrique arrière
DEPOSE
Le motoventilateur est accessible après la dépose de la console centrale.
Débrancher :
- la batterie.
Déposer :

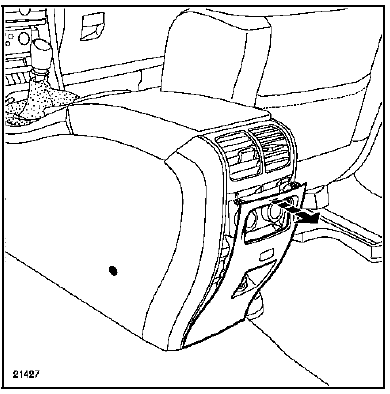

- les deux caches latéraux gauche et droit,
- la console centrale (voir le chapitre 57A "Console centrale").
NOTA : la dépose du boîtier de résistance ne nécessite pas la dépose du groupe motoventilateur.

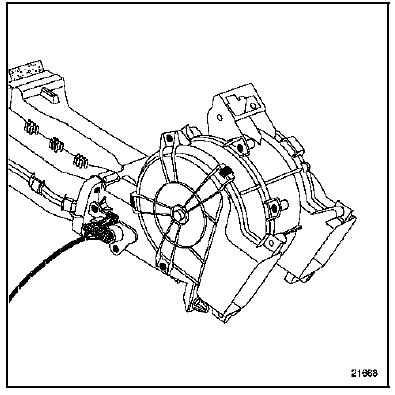

Reculer le siège avant droit.
Déposer :

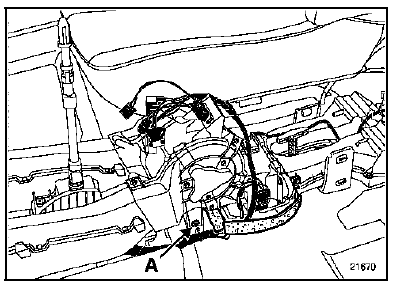

- la connectique (A) du boîtier de résistance,
- vis (B) du boîtier de résistance afin d'extraire celui-ci.
REPOSE
Procéder en sens inverse de la dépose.
IMPORTANT : ne pas oublier, après avoir branché la batterie, d'effectuer les apprentissages nécessaires pour que les véhicules fonctionnent correctement (consulter le chapitre 80A).
Commande électrique avant
BOITIER RESISTANCES
Débrancher la batterie.
Le boîtier résistances est accessible par le dessous de
la planche de bord.
Débrancher la batterie.
Déposer :
...
