Revue technique Renault Vel Satis: Commande au volant

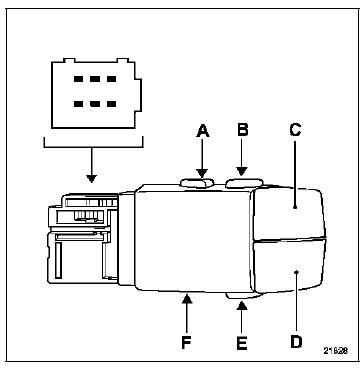

La commande (A) de l'autoradio au volant est raccordée à l'afficheur décalé de la planche de bord ou à l'Unité Centrale de Communication.
NOTA : si le véhicule est équipé du système de Navigation CARMINAT, la commande d'autoradio au volant est raccordée à l'Unité Centrale de Communication (consulter le chapitre 83C).

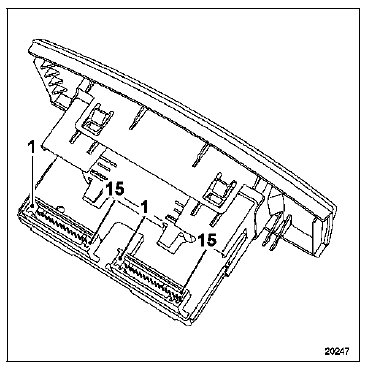

Certains véhicules possèdent un afficheur avec un connecteur unique (30 voies).
