Moteur P9X

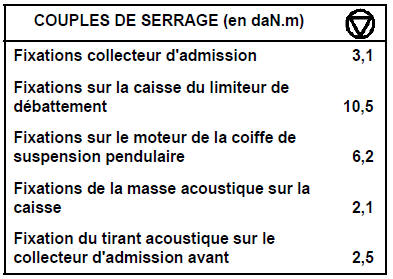

RESPECTER IMPERATIVEMENT LES CONSIGNES DE PROPRETE
DEPOSE
Mettre le véhicule sur un pont élévateur à deux colonnes.
Débrancher la batterie.

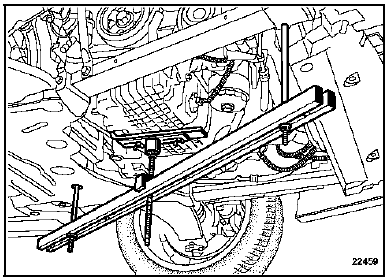

Mettre en place le suppor t moteur Mot. 1367-02.
Dégager les conduits d'alimentation gazole sur la suspension pendulaire.

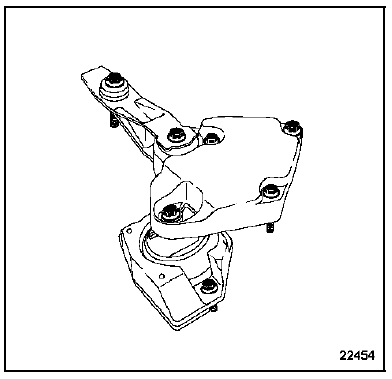

Déposer l'ensemble suspension pendulaire - limiteur de débattement.

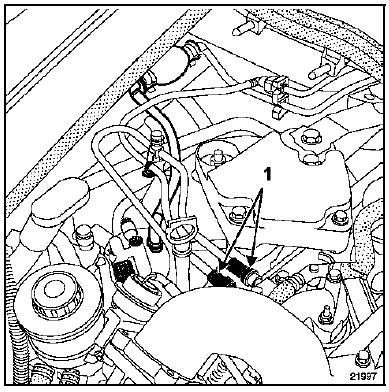

Débrancher les conduits d'alimentation et de retour de gazole (1) puis obturer les conduits à l'aide du kit de bouchons de propreté disponible au Magasin de Pièces de Rechange.
Déposer le répartiteur d'admission (voir opération "Répartiteur d'admission").
Débrancher :

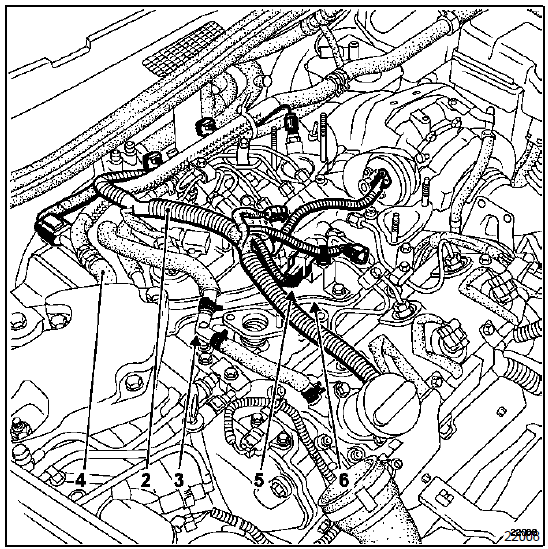

Dégager le connecteur (5) puis déposer le tirant acoustique (6).

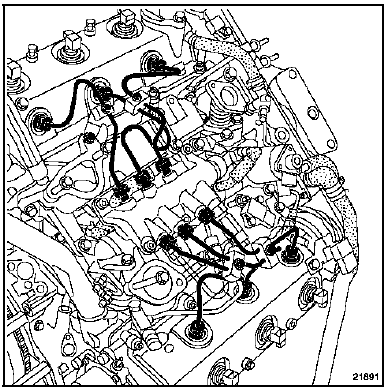

Desserrer les raccords des tuyaux haute pression rampe - injecteurs.
Si nécessaire, desserrer les brides de maintien des différents tuyaux.
Déposer les tuyaux haute pression.
Mettre en place les bouchons de propreté.
Déposer :
Déposer :

Dégager :

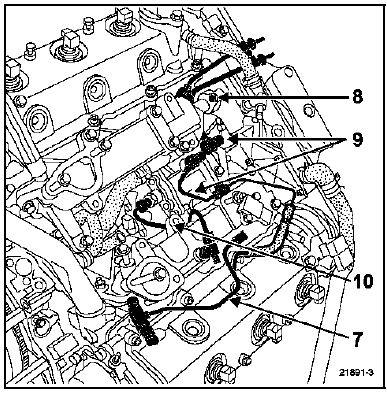

Déposer le tube haute pression de sortie de pompe (10) ainsi que le raccord sur le collecteur.
Mettre en place les bouchons de propreté.
Edition
Déposer :

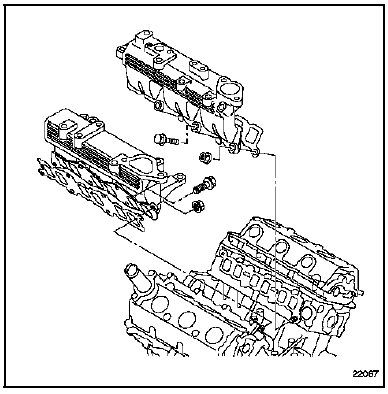

REPOSE
Remplacer impérativement tous les joints d'étanchéité du circuit d'admission d'air.
Reposer le ou les collecteurs puis serrer les fixations en respectant le couple et l'ordre de serrage.
Reposer les conduits d'alimentation et de retour de gazole puis les serrer aux couples prescrits (voir opération chapitre 13B Injection Diesel "Pompe d'injection").
Reposer la rampe d'injection (voir opération chapitre 13B Injection Diesel "Rampe d'injection").
Remplacer impérativement les tuyaux haute pression et les serrer au couple prescrit (voir opération concernée au chapitre 13B Injection diesel "Tuyaux haute pression").
Pour les autres opérations de repose procéder dans le sens inverse de la dépose.
Effectuer le réamorçage du circuit de gazole à l'aide de la poire d'amorçage.
Effectuer un contrôle de l'étanchéité du circuit haute pression après réparation (voir chapitre 13B Injection Diesel "Particularités").

Répartiteur d'admission

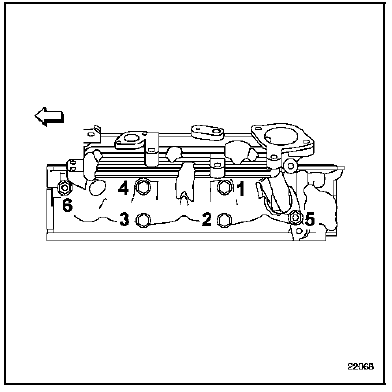

Collecteur d'échappementCaractéristiques
Moteur F4R
(1) à 2500 tr/min, le CO doit être de 0,3 maxi.
* Pour une température d'eau supérieure à
80 C et après un régime stabilisé à 2500 tr/min pendant
30 secondes environ.
* * Pour valeurs législatives, v ...
Interprétation des défauts
CIRCUIT
CAPTEUR TEMPERATURE D'EAU
CC.0 : Court-circuit à la masse
CO.1 : Circuit ouvert ou court-circuit au +12 volts
1.DEF : Température d'eau de fonctionnement non atteinte
CONSIGNES
Conditions d'application du diagnostic sur défaut
mémorisé : ...
Groupe motoventilateur avant
DEPOSE
Le motoventilateur est accessible par le dessous de la
planche de bord.
Débrancher :
la batterie,
le connecteur du motoventilateur (A).
Déposer le support connecteur (B).
Débrancher la connectique (C).
Déposer la vis (D) de fixation du motoventi ...
