Revue technique Renault Vel Satis: Collecteur d'échappement

Revue technique Renault Vel Satis / Moteur et périphériques / Melange carbure / Collecteur d'échappement

Moteur F4R

DEPOSE

DEPOSE

Mettre le véhicule sur un pont à deux colonnes.

Débrancher la batterie.

Déposer :

  • le catalyseur (voir chapitre 19B Echappement "Catalyseur"),
  • le turbocompresseur (voir chapitre 12B Suralimentation "Turbocompresseur"),
  • les écrous du collecteur d'échappement.

REPOSE

Procéder dans le sens inverse de la dépose.

Procéder dans le sens inverse de la dépose.

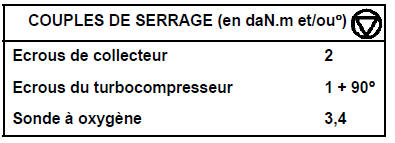

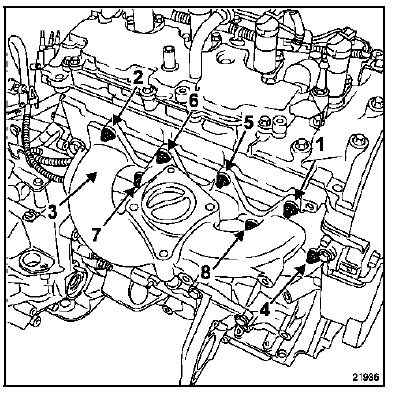

Respecter l'ordre et le couple de serrage des écrous de fixation du collecteur.

Changer les joints du collecteur et les écrous du collecteur.

IMPORTANT

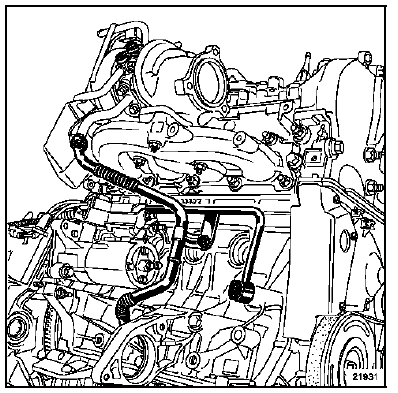

Approcher :

  • le turbocompresseur sur le collecteur d'échappement,
  • le tuyau d'alimentation en huile sur le turbocompresseur,
  • le tuyau de retour d'huile vers le carter cylindres.

Serrer le collier du tuyau d'air de l'échangeur -

Serrer le collier du tuyau d'air de l'échangeur - turbocompresseur afin de positionner le turbocompresseur.

NOTA : Contrôler l'étanchéité des tuyaux d'alimentation et de retour d'huile du turbocompresseur (voir chapitre 12B Suralimentation "Turbocompresseur").

Positionner le catalyseur en serrant les béquilles du catalyseur puis en serrant les brides du turbocompresseur et de la ligne d'échappement (voir chapitre 19B Echappement "Catalyseur").
