Revue technique Renault Vel Satis: Collecteur d'admission

Moteur G9T

DEPOSE

REMARQUE : La dépose du collecteur d'admission nécessite la dépose des injecteurs, des tuyaux haute pression et de la rampe (voir chapitre 13B Injection diesel).

Débrancher :

• les connecteurs des bougies de préchauffage,

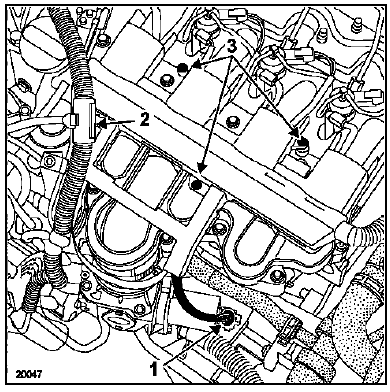

• le connecteur de la vanne de recirculation des gaz d'échappement (1),
• déclipper le faisceau électrique (2) du protecteur en plastique.

Déposer

• le protecteur (3) du faisceau électrique.

Ecarter les faisceaux électriques de façon à dégager le dessus du collecteur d'admission.

Desserrer le collier (4) du tuyau de raccordement boîtier étouffoir - collecteur d'admission.

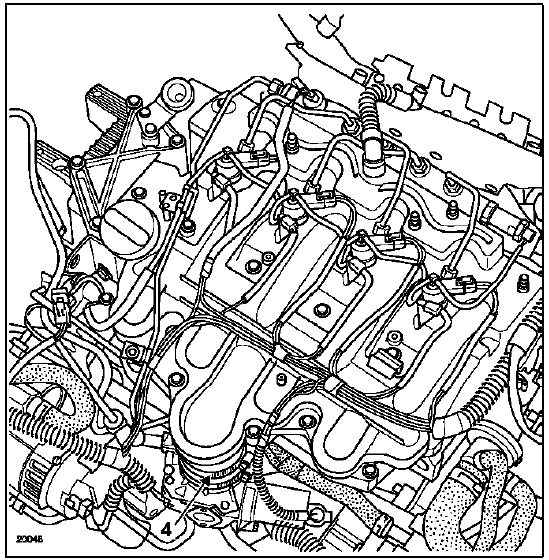

Mettre en place le support moteur Mot. 1367 et déposer le support pendulaire.

Déposer les vis de fixation du collecteur puis déposer celui-ci.

REPOSE

Remplacer les joints par des joints neufs.

Mettre en place tous les joints sur le couvre-culasse - collecteur d'admission.

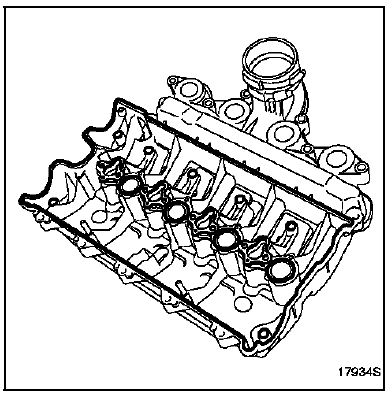

Déposer du Rhodorseal 5661 dans les angles des chapeaux de paliers d'arbres à cames et dans la demilune.

Côté distribution

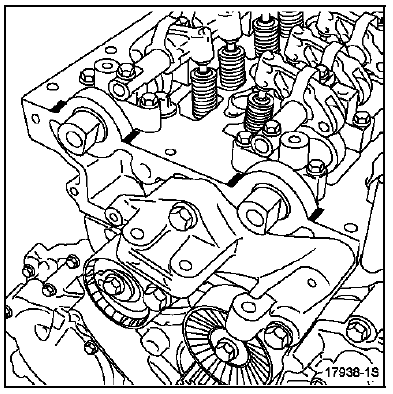

Côté volant moteur

Reposer :

• le couvre-culasse - collecteur d'admission,
• les vis de fixation du couvre-culasse et les amener en contact, en mettant une goutte de Loctite Frenbloc sur les vis (1-2-4-6-8-10-12-13).

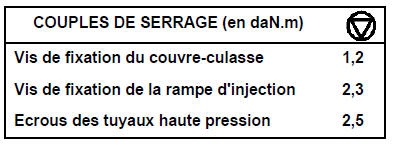

Serrer les vis au couple de serrage de 1,2 daN.m en respectant l'ordre préconisé.

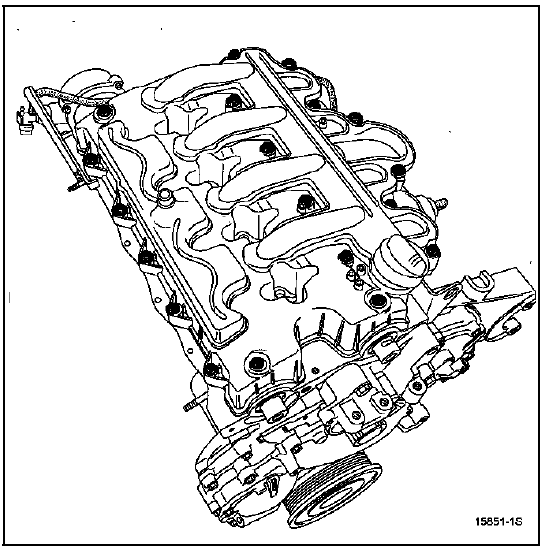

IMPORTANT : Pour les autres opérations de repose, procéder dans le sens inverse de la dépose en respectant impérativement l'ordre de montage et les couples de serrage préconisés pour la repose de la partie injection haute pression (voir chapitre 13B Injection diesel "Injecteur").
