Revue technique Renault Vel Satis: Collecteur d'admission

Revue technique Renault Vel Satis / Moteur et périphériques / Melange carbure / Collecteur d'admission

Moteur V4Y

DEPOSE

DEPOSE

Débrancher la batterie.

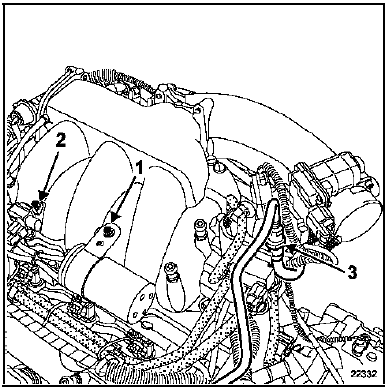

Déposer :

  • la réserve de vide (1),
  • l'électrovanne de commande de volet d'air d'admission (2),
  • la prise de dépression (3) pour l'amplificateur de freinage.

Débrancher :

Débrancher :

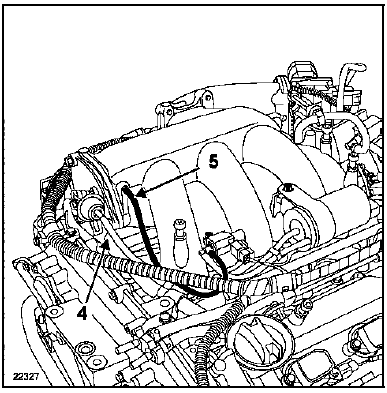

  • les tuyaux sur le poumon de commande (4),
  • le tuyau (5) sur le collecteur,
  • l'électrovanne de commande de l'absorbeur des vapeurs d'essence,

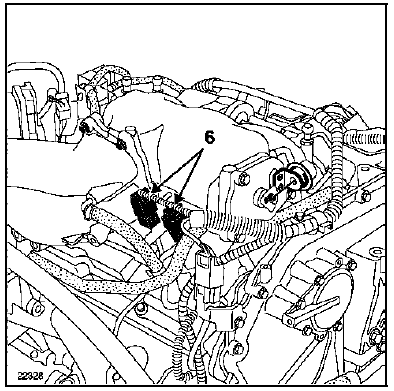

  • les connecteurs de sondes à oxygène (6).

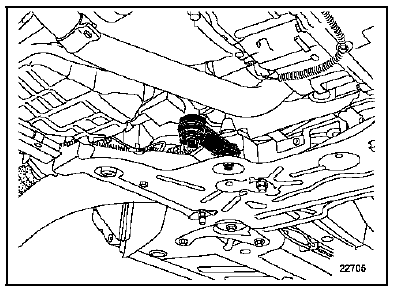

Mettre en place des pinces Durit sur les Durit de

Mettre en place des pinces Durit sur les Durit de réchauffeur du collecteur d'admission.

Débrancher les deux Durit.

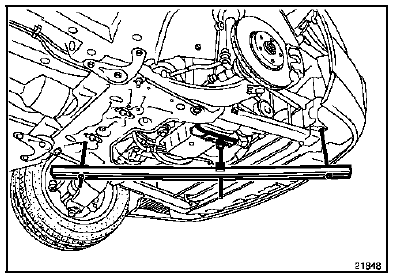

Positionner le support moteur inférieur Mot. 1367-02.

Déposer :

Déposer :

  • la biellette de reprise de couple,

  • le support pendulaire côté distribution,

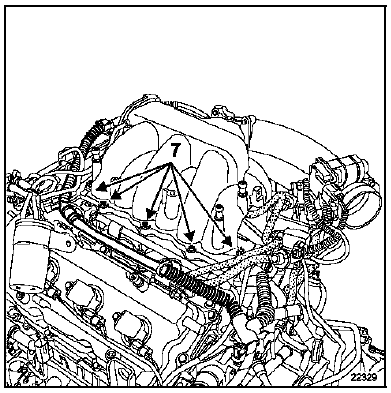

  • les vis et écrous du collecteur d'admission (7),
  • le collecteur.

REPOSE

REPOSE

Remplacer le joint par un joint neuf.

Remplacer le joint par un joint neuf.

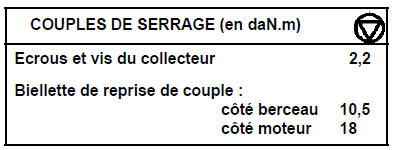

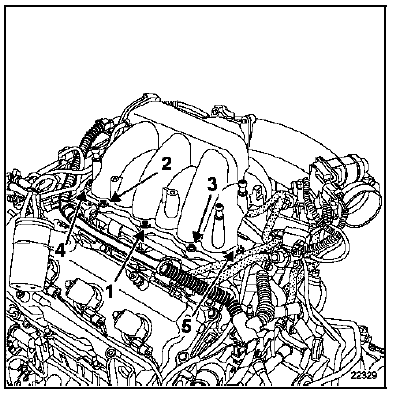

NOTA : Respecter le couple et l'ordre de serrage des fixations du collecteur d'admission.

Pour la suite des opérations, procéder dans le sens inverse de la dépose.

Effectuer l'appoint du circuit de refroidissement.
