Revue technique Renault Vel Satis: Collecteur d'admission

Revue technique Renault Vel Satis / Moteur et périphériques / Melange carbure / Collecteur d'admission

Moteur F4R

DEPOSE

DEPOSE

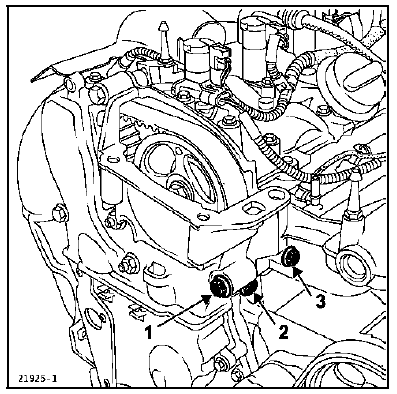

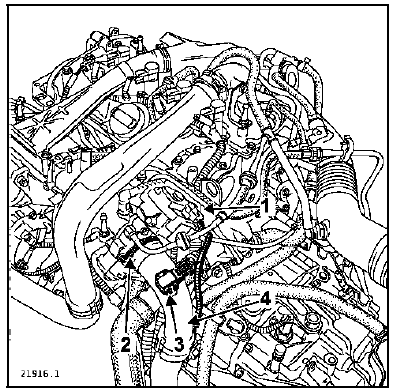

Débrancher :

  • la batterie,
  • le connecteur du boîtier de papillon motorisé (1),
  • le tuyau d'air échangeur-boîtier papillon (2),
  • le connecteur du capteur de pression de suralimentation (3),
  • le connecteur de la sonde de température d'air (4).

Déposer :

Déposer :

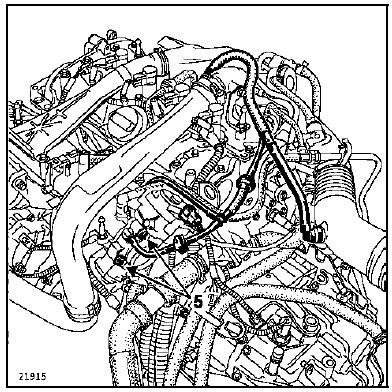

  • les trois vis (5) de fixation du boîtier papillon,
  • le boîtier papillon avec le tuyau de réaspiration des vapeurs d'essence et d'huile,

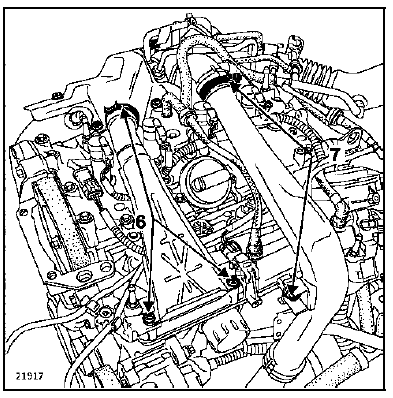

  • le conduit d'air de l'écran thermique du turbocompresseur (6),
  • le collier et la vis de fixation de la Durit d'air de l'échangeur-turbocompresseur (7).

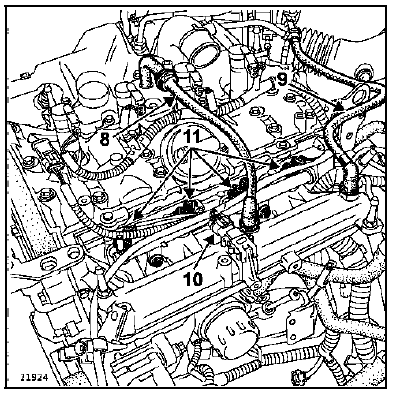

Débrancher :

Débrancher :

  • le tuyau de réaspiration des vapeurs d'huile du collecteur d'admission (8),
  • le tuyau de dépression de l'amplificateur de freinage (9),
  • le connecteur du capteur de pression du collecteur (10),
  • les connecteurs des injecteurs (11).

Déposer :

Déposer :

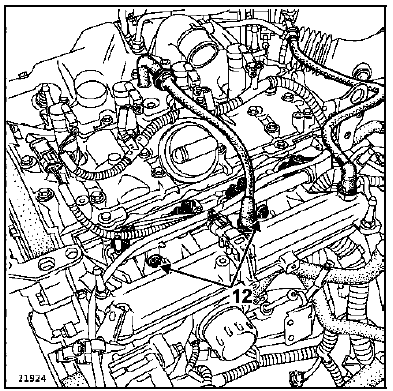

  • les deux vis de la rampe d'injection (12),
  • la rampe d'injection,

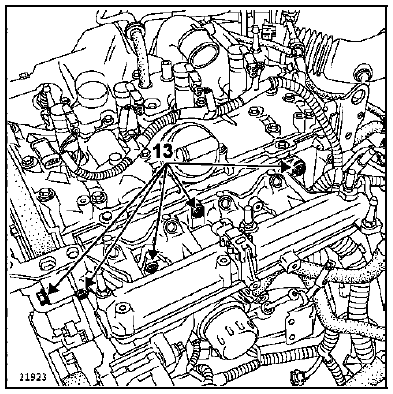

  • les huit vis de fixation du collecteur d'admission (13),
  • le collecteur d'admission.

REPOSE

REPOSE

Remplacer le joint du collecteur d'admission et du boîtier papillon.

Approcher les vis du collecteur.

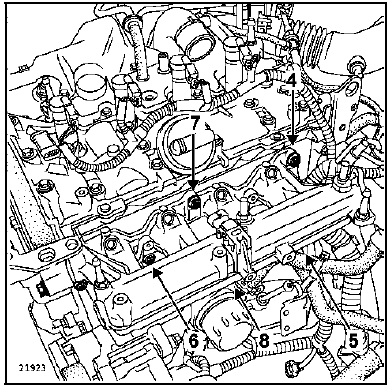

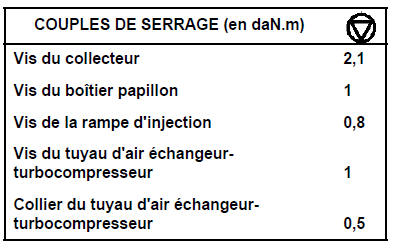

Respecter l'ordre (1-2-3-4-5-6-7-8) et le couple de serrage des vis de fixation du collecteur.

Procéder dans le sens inverse de la dépose.

Procéder dans le sens inverse de la dépose.
