DEPOSE

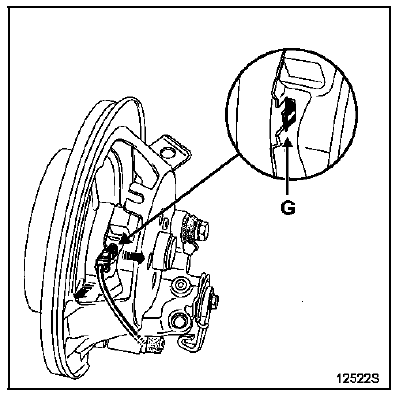

A l'aide d'un tournevis plat, agir sur la languette de porte capteur en (G) pour libérer celui-ci.
Sans tirer sur le câble, sortir le capteur.

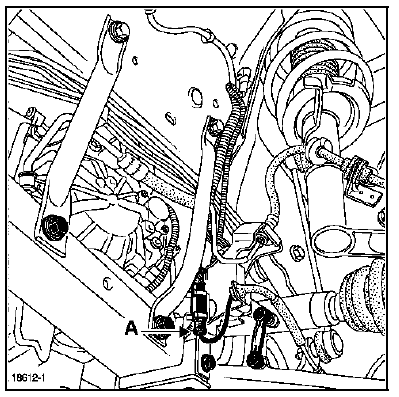

Déconnecter les capteurs :

REPOSE
Clipper les capteurs.
Brancher les connecteurs en respectant le passage emprunté lors de la dépose.

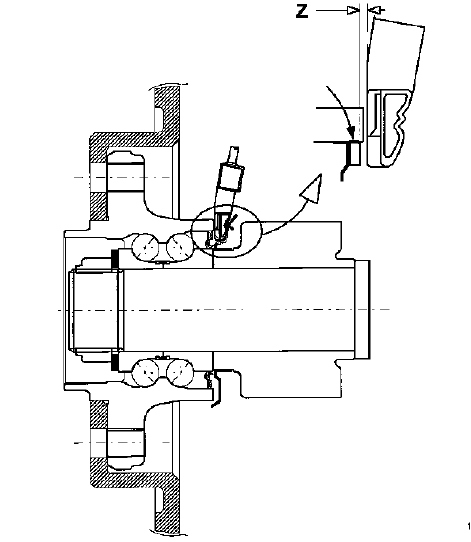

(L'entrefer sur l'avant Z = 0,6 mm, l'arrière Z = 0,8 mm avec une tolérance de +- 0,5 mm).
NOTA : il est impératif pour éliminer les risques de panne, de s'assurer du parfait branchement des connecteurs.
Le capteur doit être monté manuellement. Ne pas frapper lors de la mise en place.
Ne pas tirer sur le câblage de l'antiblocage des roues sous peine de le détruire.
Capteurs de vitesse de lacet et d'accélération transversale
Capteurs de pressionArbre de localisation de pannes
Une ou plusieurs
des aiguilles ne bouge(nt) pas
Une ou plusieurs des aiguilles ne respecte(nt) pas les
graduations
L'affichage sur l'ordinateur de bord ou l'afficheur central est incomplet
ou brouillé
Certaines données de l'ordinateur de bord sont erronées
Certaines do ...
Présentation de l'unité de régulation
Groupe hydraulique
Capteur de vitesse de roue
Capteur d'angle volant
Capteur combiné de vitesse de lacet et d'accélération transversale
Calculateur de gestion du moteur
Boîtier papillon motorisé
Capteur de pression au niveau du maître cylind ...
Pompe d'alimentation 1
Moteurs F4R - V4Y - G9T
Les moteurs F4R, V4Y et G9T sont équipés d'une
pompe d'alimentation en carburant.
Cette pompe est située dans le réservoir, elle est
intégrée à l'ensemble d'alimentation en carburant et
n'est pas dissociable de cel ...
