Revue technique Renault Vel Satis: Capteur de vitesses (entrée)
SU1
DEPOSE
Mettre le véhicule sur un pont à deux colonnes.
Débrancher la batterie.

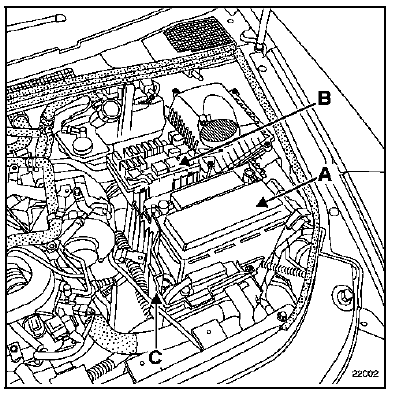

Déposer :
- les cache-moteur,
- la batterie (A),
- le boîtier à fusibles (B),
- le calculateur de la boîte de vitesses automatique,
- le bac à batterie (C),
- le faisceau électrique du support batterie.

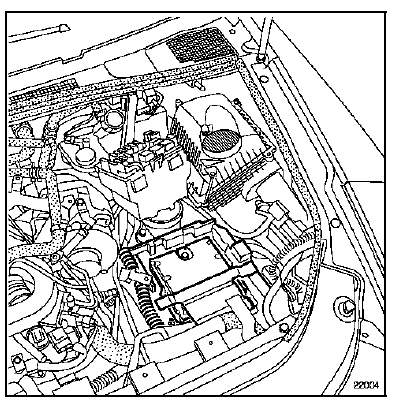

Dégager le calculateur d'injection et son support.
Nettoyer l'entourage du capteur afin d'éviter de faire rentrer des impuretés à l'intérieur de la boîte de vitesses automatique.

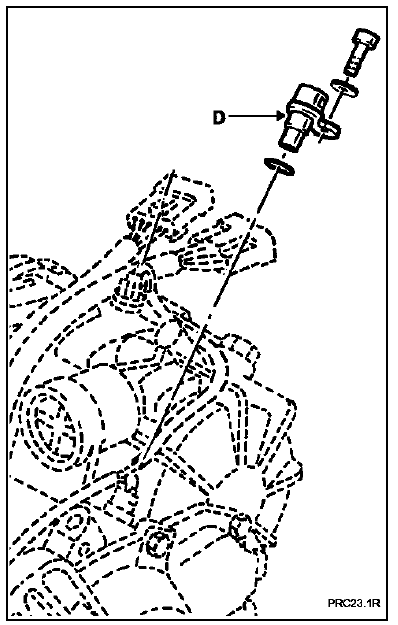

Dévisser le capteur de vitesses (D) et le déposer.
REPOSE
Huiler le joint torique du capteur de vitesse.
Reposer en sens inverse de la dépose.
SERRER TOUTES LES VIS AU COUPLE PRECONISE.
Capteur de vitesse : 0,5 daN.m.
Calculateur
SITUATION
Il est situé entre la batterie et le phare gauche (A).
Pour toutes les manipulations, il est nécessaire de
retirer le cache de la batterie. ...
Capteur de vitesses (sortie)
SU1
DEPOSE
Débrancher la batterie.
Nettoyer l'entourage du capteur afin d'éviter de faire
rentrer des impuretés à l'intérieur de la boîte de
vitesse ...
