Revue technique Renault Vel Satis: Capteur de position de la pédale de frein
DEPOSE
Sur le support de la pédale de frein, déconnecter le capteur de position de la pédale de frein.
Effectuer un quart de tour dans le sens inverse horaire.
Déposer le capteur de position de la pédale.
REPOSE
Le capteur de la position de la pédale de frein possède un réglage automatique qui s'adapte en fonction de la position de la pédale.

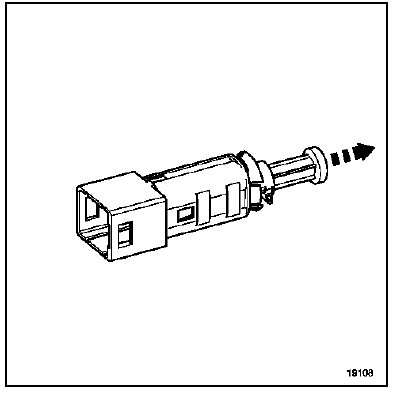

Avant de remonter celui-ci, il est nécessaire de le positionner au minimum en tirant dessus.
REPOSE
Positionner le capteur dans son logement et effectuer un quart de tour dans le sens horaire.
Rebrancher le connecteur du contacteur de pression pédale de frein.
