Revue technique Renault Vel Satis: Capteur de hauteur arrière

Revue technique Renault Vel Satis / Equipement électrique / Lampes au xenon / Capteur de hauteur arrière

DEPOSE

Déposer :

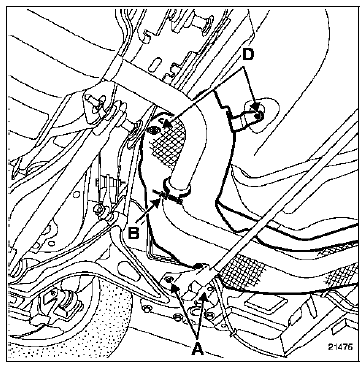

  • la barre acoustique fixée par les vis (A),
  • le collier d'échappement (B),

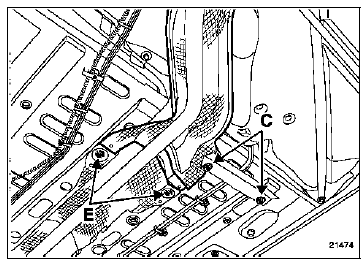

  • le tirant fixant les tuyaux de carburant (vis C),
  • l'écran thermique fixation arrière (vis D) et fixation centrale (agrafes E),

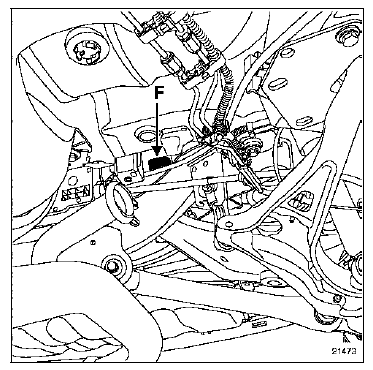

  • le capteur de hauteur arrière (F) maintenu par une vis de fixation.

REPOSE

REPOSE

ATTENTION : Tout écran thermique détérioré doit impérativement être remplacé et correctement remonté.

IMPORTANT : Après avoir remonté tout l'ensemble, il sera nécessaire de procéder à l'initialisation du système et au réglage des optiques (voir chapitre "Initialisation").

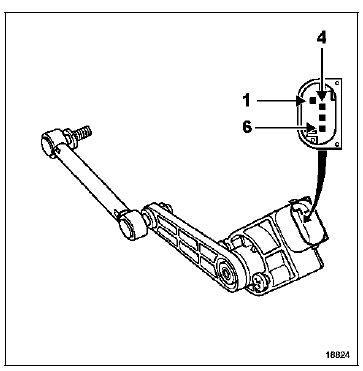

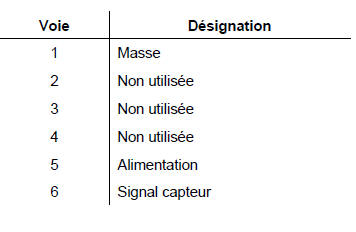

BRANCHEMENT

Capteur avant - Calculateur
