Revue technique Renault Vel Satis: Capteur de course de pédale d'embrayage

Revue technique Renault Vel Satis / Châssis / Frein de parking automatique / Capteur de course de pédale d'embrayage

DEPOSE

Débrancher :

  • la batterie,
  • le connecteur.

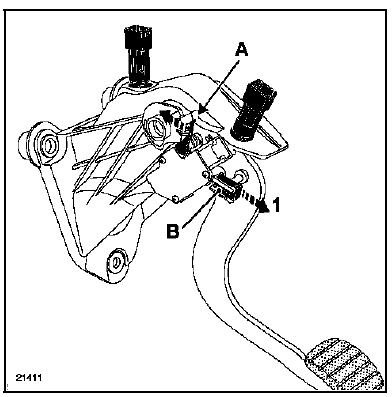

Déverrouiller :

  • la partie reliée à la pédale en agissant sur le verrou (A) et (1), la faire coulisser,
  • le corps du capteur en agissant sur le verrou (B).

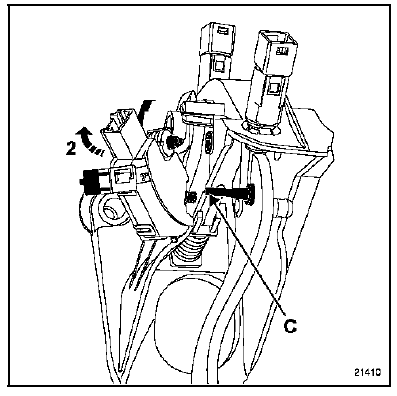

(2) Basculer le capteur. Prendre soin de ne pas casser

(2) Basculer le capteur. Prendre soin de ne pas casser la patte de fixation inférieure (C).

REPOSE

REPOSE

Procéder dans le sens inverse de la dépose.
