Le contrôle dynamique de conduite utilise un capteur d'angle volant pour mesurer la trajectoire souhaitée par le conducteur. Cette information est interprétée comme une commande conducteur.

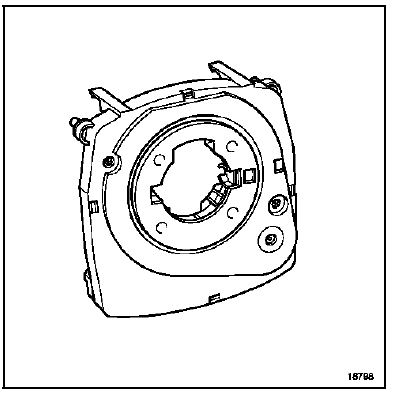

Ce capteur est situé sur la colonne de direction, il est clippé sur l'ensemble du commutateur rotatif.
DEPOSE
Placer les roues du véhicule droites.
Avant toute opération sur le système d'airbag, verrouiller le boîtier électronique à l'aide des outils de diagnostic.
Consulter le chapitre 88C.

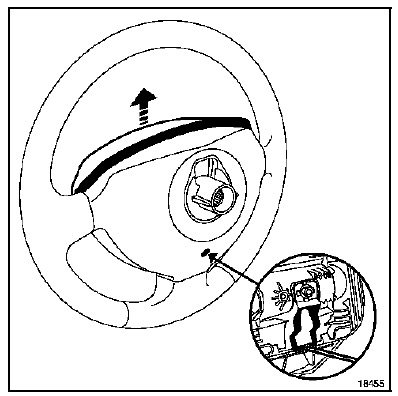

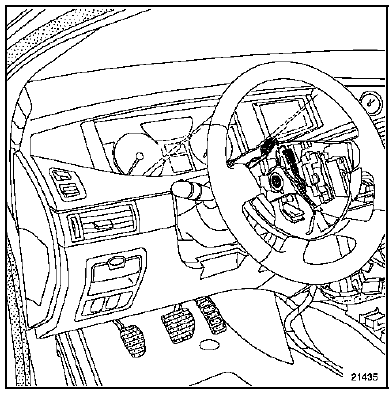

Déposer :

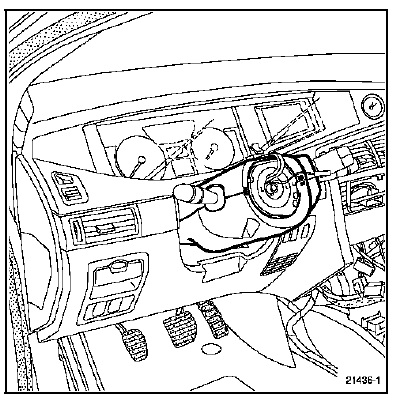

Débrancher le connecteur sur le contacteur d'angle volant.

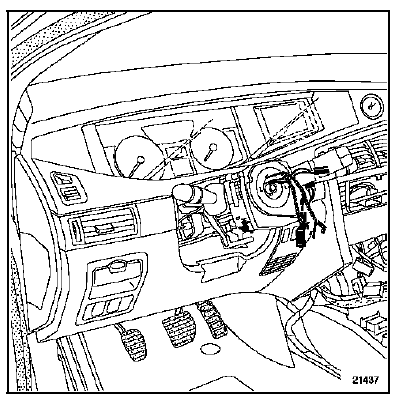

Soulever deux par deux les clips supérieurs et inférieurs en faisant légèrement basculer le corps du capteur.
Déposer le capteur d'angle volant.
REPOSE
Si le capteur est neuf, retirer sa goupille. Garder le repère de couleur jaune visible au centre du hublot.
Centrer le capteur à l'aide des guides.
Verrouiller les quatre clips.
Procéder en sens inverse de la dépose
ATTENTION : les cannelures du volant possèdent des détrompeurs. Le volant doit rentrer librement dans les cannelures. Prendre garde de ne pas endommager les cannelures.

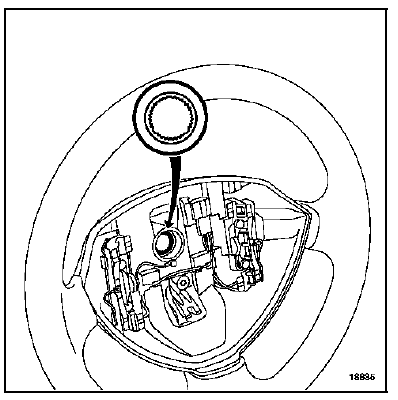

La vis et la rondelle de volant doivent impérativement être remplacées après chaque démontage. Serrer au couple (4,4 daN.m).
CALIBRAGE DU CAPTEUR D'ANGLE VOLANT
Mettre le contact.
Actionner le volant suivant un angle supérieur à 4 , ce qui correspond à environ 1 cm sur la circonférence de la jante du volant. Cela a pour conséquence de réveiller le capteur.
Positionner le véhicule avec les roues droites et le volant à l'horizontale (avec une tolérance inférieure à +- 15 sur cet angle).
A l'aide de l'outil de diagnostic, entrer en communication avec le calculateur de contrôle dynamique de conduite.
Lancer la procédure de paramétrage du capteur : UP003.
L'opération réussie, effacer les défauts du calculateur d'airbag.
Déverrouiller le calculateur d'airbag.
Consulter le chapitre 88C.
Couper le contact.
