CALCULATEUR

DEPOSE

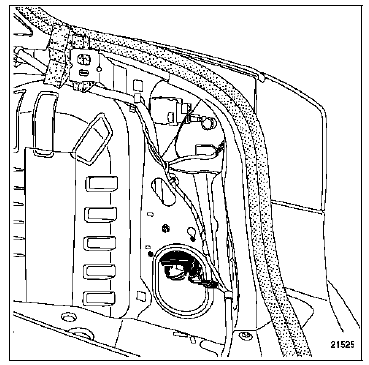

Déposer la garniture intérieure de coffre côté droit (consulter le chapitre "Carrosserie").

Débrancher les connecteurs du calculateur et dévisser les vis de fixation.

REPOSE

REPOSE

La repose du calculateur ne comporte pas de particularités.

Après remplacement du calculateur, il est impératif de le configurer à l'aide des outils de diagnostic.

A l'aide des outils de diagnostic NXR, Clip ou Optima 5800 :

  • sélectionner et valider le système "aide au stationnement",
  • sélectionner et valider le menu "commande", "configuration du système",
  • sélectionner et valider le type de véhicule.
  • contrôler la bonne configuration par le menu "lecture de configuration".

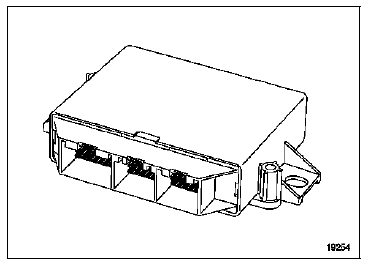

BRANCHEMENT

NOTA : le connecteur (2) n'est pas utilisé.

NOTA : le connecteur (2) n'est pas utilisé.

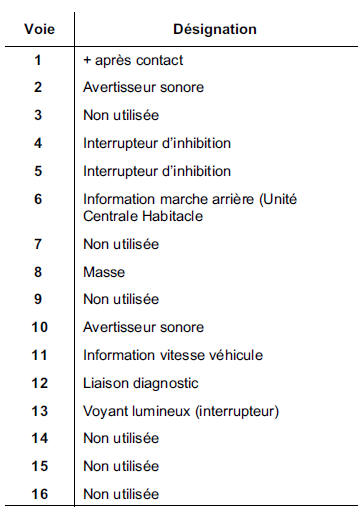

CONNECTEUR 1 (16 voies)

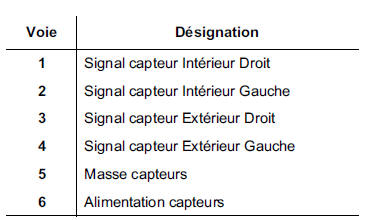

CONNECTEUR 3 (12 voies)

CONNECTEUR 3 (12 voies)

L'inhibition du système peut être effectuée à l'aide de

L'inhibition du système peut être effectuée à l'aide de l'outil de diagnostic ou par l'interrupteur.

NOTA : l'information vitesse véhicule n'est pas utilisée.

    Interrupteur d'inhibition
    Le système est équipé d'un interrupteur (A) pour inhiber la fonction : un appui court, la fonction est inhibée jusqu'à coupure du contact, un appui long, la ...
