SITUATION

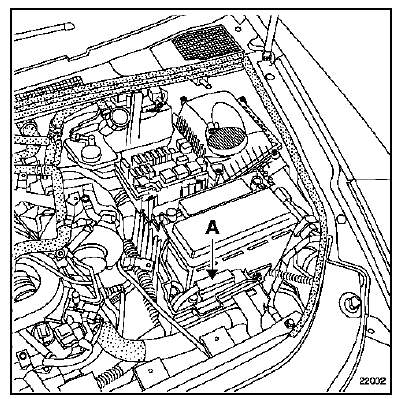

Il est situé entre la batterie et le phare gauche (A).
Pour toutes les manipulations, il est nécessaire de retirer le cache de la batterie.
Capteur de quantité d'air
Le capteur analyse en permanence l'évolution de la
concentration des gaz.
Le capteur est protégé par une membrane qui laisse
passer les molécules de gaz mais arrête l'humidité et
la poussière.
Son accès est possible par la boîte ...
Interprétation des défauts
CIRCUIT
CAPTEUR VITESSE ROUE AVANT GAUCHE.
CONSIGNES
Particularités : Rien à signaler.
Contrôler le branchement et l'état de la connectique du capteur.
Vérifier et assurer la continuité des liaisons suivantes :
Connecteur du capteur voie 1 voie 46
...
Aide
RESISTANCE ELECTRIQUE DES COMPOSANTS
Température ~ 20 C :
Injecteurs - 14,5 Ω +- 5%
Relais actuateurs - 65 Ω +- 10%
Moteur papillon - 1,6 Ω +- 10%
Electrovanne purge d'absorbeur de vapeur d'essence - 25 Ω +- 20%
Electrovanne WASTE-GATE - 30 Ω +- 5%
Bobines d'al ...
