Manuel du conducteur
MOTEURS F4R et V4Y
OUTILLAGE SPECIALISE INDISPENSABLE
Mot. 1372 Extracteur de vis d'inviolabilité
GENERALITES
Le calculateur d'injection est situé sous le bac à batterie. Pour le déposer il est nécessaire de déposer le bac à batterie qui est fixé par trois vis inviolables.
DEPOSE
Déposer les caches moteur.
Débrancher la batterie.
Déposer la batterie.

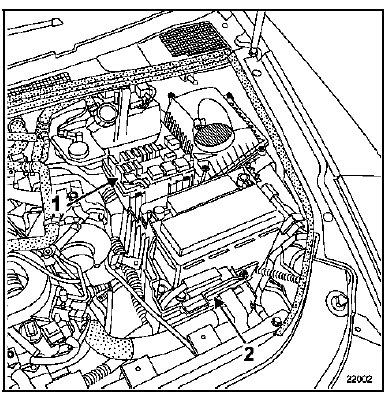

Déclipper le boîtier relais (1) du bac à batterie et écarter celui-ci.

Débrancher puis déposer le calculateur de boîte de vitesses automatique (2) (si équipé).
Déclipper le porte-connecteur (3) du bac à batterie.

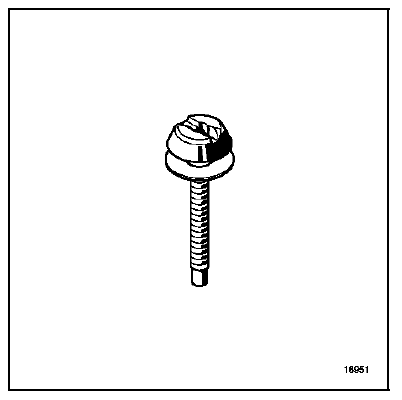

Percer les trois vis inviolables à l'aide d'un foret de diamètre 5 mm dans l'axe de la vis.

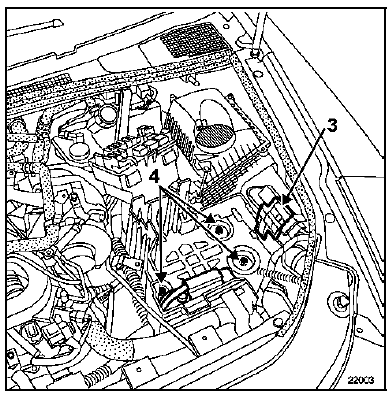

Déposer :

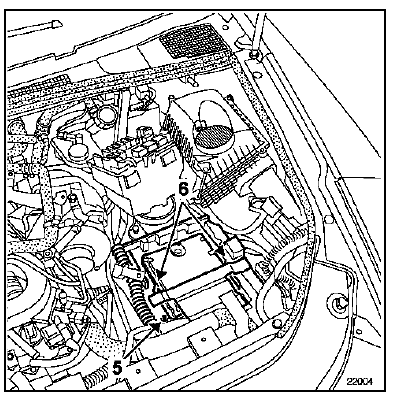

Déposer :

REPOSE
Procéder dans le sens inverse de la dépose.
Remplacer les vis inviolables par des vis inviolables neuves.
Procéder à l'apprentissage du code d'antidémarrage en suivant la procédure décrite dans le chapitre 82A Antidémarrage "antidémarrage".
