Revue technique Renault Vel Satis: Câble de commande

Revue technique Renault Vel Satis / Climatisation / Chauffage / Câble de commande

DEPOSE

Déposer la connectique du contacteur de verrouillage

Déclipper la commande de chauffage et l'extraire.

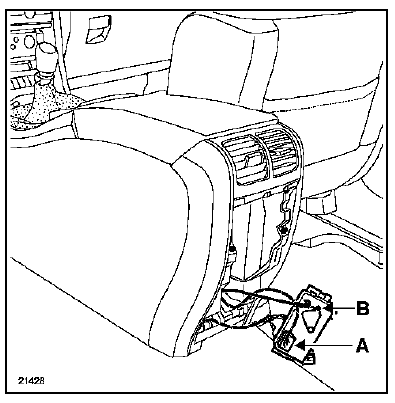

Débrancher le connecteur (A) et déposer le câble de

Débrancher le connecteur (A) et déposer le câble de commande (B).

Déposer :

  • la console centrale (voir chapitre 57A "Console centrale"),

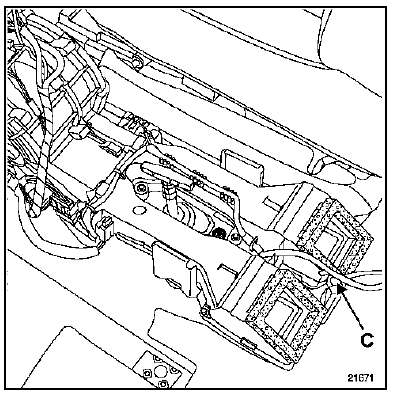

  • le câble de commande (C).

REPOSE

REPOSE

Procéder en sens inverse de la dépose.
