Revue technique Renault Vel Satis: Bras inférieur

Revue technique Renault Vel Satis / Châssis / Elements porteurs arriere / Bras inférieur

OUTILLAGE SPECIALISE INDISPENSABLE

Sus. 1656 Outil de compression de ressort

DEPOSE

DEPOSE

Mettre en place le véhicule sur un pont à deux colonnes.

Déposer :

  • la roue,
  • l'écrou supérieur de la biellette de barre anti-dévers (1).

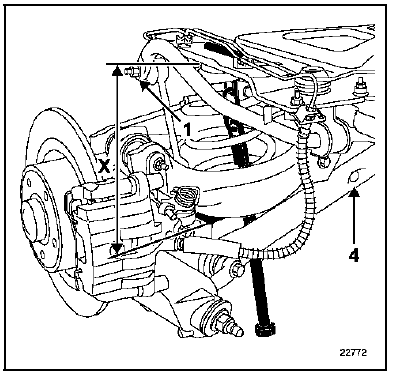

Mettre en place l'outil Sus. 1656. Agir sur l'outil afin

Mettre en place l'outil Sus. 1656. Agir sur l'outil afin d'obtenir la cote X = 21 cm +- 0,5 cm.

Déposer :

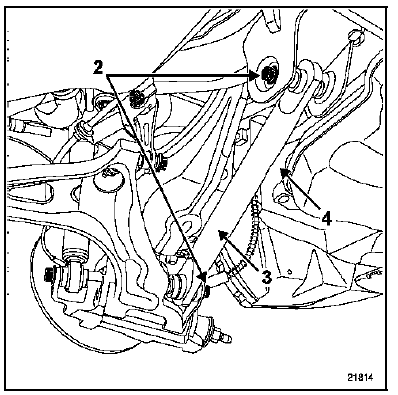

Déposer :

  • les vis de fixation du bras inférieur (2),
  • le bras inférieur (3).

REPOSE

NOTA : orienter le trou du bras (4) vers l'arrière.

Procéder en sens inverse de la dépose.

Déposer l'outil Sus. 1656.

Contrôler les angles de carrossage et parallélisme arrière puis avant.

Le réglage du carrossage arrière impose le réglage du parallélisme arrière, du parallélisme avant.

Selon l'équipement du véhicule, contrôler et régler :

  • le régulateur de vitesses à contrôle de distance (consulter la méthode correspondante dans le chapitre 83D),
  • les projecteurs à lampe au Xénon (consulter la méthode correspondante dans le chapitre 83C).
