ATTENTION : la dépose des vis de berceau et des vis de bras implique impérativement leur remplacement et leur serrage au couple.
DEPOSE
Mettre le véhicule sur pont à deux colonnes.
Déposer :
Mettre en place un bloque-volant de direction.
Déposer :
Déclipper les capteurs de vitesse de roue du bras inférieur.
Déposer :

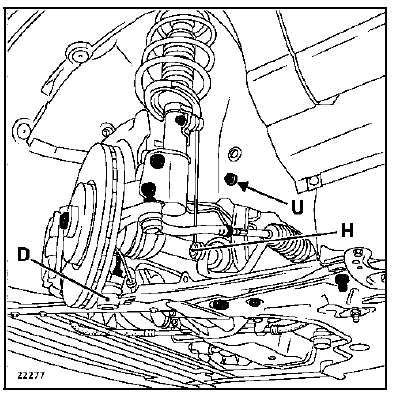

Desserrer la vis supérieure (U) du tirant avant.
Déposer :
Basculer le berceau vers l'avant.

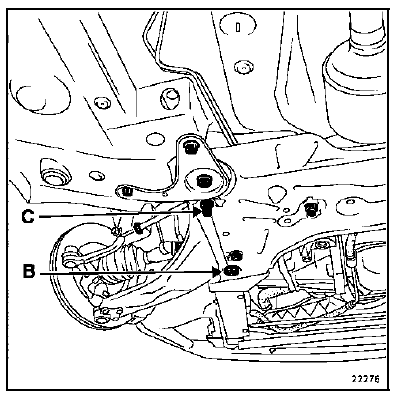

Déposer les deux vis (C) et (B) de fixation du bras inférieur.
REPOSE
Remplacer les vis de :
Procéder en sens inverse de la dépose.

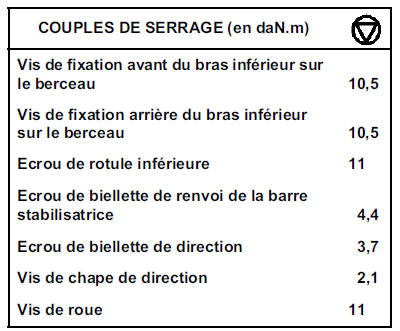

Serrer au couple préconisé.
ATTENTION : LA VIS DE LA CHAPE DE LA DIRECTION NECESSITE UN CALAGE DE LA COLONNE DE DIRECTION. Consulter la méthode de réparation 36B, chapitre "colonne de direction"
NOTA : si le véhicule est équipé de lampes au xénon, effectuer, impérativement, une initialisation du système. Consulter la méthode de réparation au chapitre 80C "Initialisation".
Constitution et dimensions des éléments de freinage
FREINS AVANT (mm)
Diamètre des pistons - 60
Diamètre des disques - 324
Epaisseur des disques - 28
Epaisseur minimum des disques* - 25,4
Voile maximum des disques - 0,2
Epaisseur des garnitures (support compris) - 17,5
Epaisseur minimale des garnitures (support compris) - 8 ...
Thermoplongeur
MOTEUR F4R
Les trois thermoplongeurs sont situés sur un boîtier à
eau fixé sur la culasse au niveau de la liaison moteur -
boîte de vitesses.
Le système a pour but de réchauffer le liquide de
refroidissement.
Les thermoplongeurs sont aliment&e ...
Aide
REMPLACEMENT DU CALCULATEUR
Après un remplacement calculateur, il est important d'effectuer un roulage
permettant de réaliser plusieurs fois tous
les changements de rapports montants et descendants pour mémoriser les nouvelles
valeurs des paramètres autoadaptatifs.
...
