Manuel du conducteur

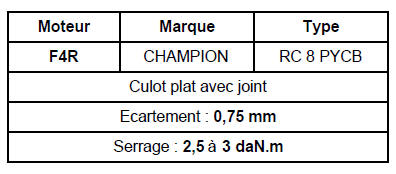

MOTEURS F4R et V4Y
Pour déposer les bougies il est nécessaire de déposer les bobines d'allumage (voir chapitre 17A Allumage "Allumage statique").
Pour déposer les bougies, utiliser le coffret à bougies Elé. 1382.

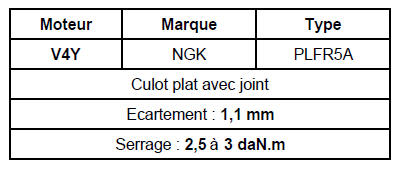

Moteur V4YMoteurs de siège
IMPORTANT : avant la dépose des moteurs, il est
conseillé de bien mémoriser le sens de montage afin
d'éviter tout inversement lors de la repose
(exemple : sortie des alimentations).
DEPOSE DES MOTEURS DE HAUT ET DE BAS DE
DOSSIER
Déposer :
le siège ...
Poignée extérieure de porte
DEPOSE
Déposer :
le cache-barillet,
l'obturateur ; dévisser la vis (1), (étoile T20) sans la
déposer
Dégager le barillet (2).
Dégager la poignée (3) et (4).
REPOSE
Positionner le joint de la poignée de porte (A).
P ...
Aérateurs
aérateur latéral gauche
frise de désembuage vitre latérale
gauche
frises de désembuage pare-brise
aérateurs centraux
tableau de commandes
frise de désembuage vitre latérale
droite
aérateur latéral droit
sort ...
