Revue technique Renault Vel Satis: Boîtier électronique

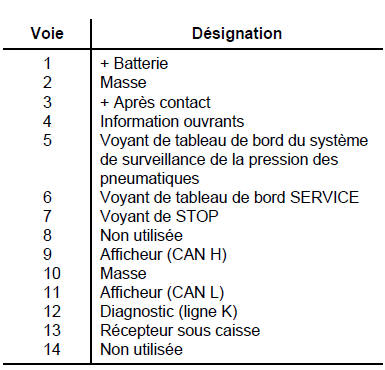

BRANCHEMENT
DEPOSE
Soulever le siège de la banquette arrière.

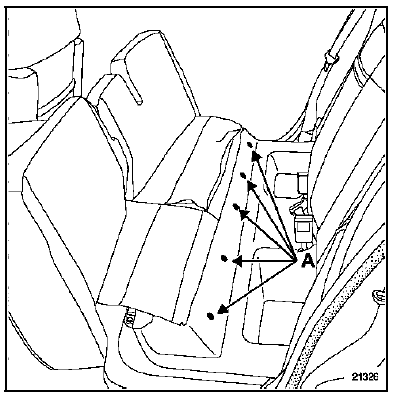

Retirer des clips (A). Soulever la moquette.

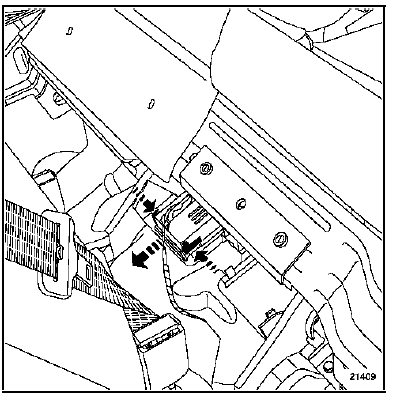

Débrancher le connecteur du boîtier.
Déposer :
- les fixations du boîtier,
- le boîtier.
Retirer le boîtier.
REPOSE
Procéder dans le sens inverse de la dépose.
En cas de remplacement du boîtier, effectuer l'apprentissage du code (qui correspond à l'emplacement) des capteurs à l'aide de l'outil de diagnostic et de l'outil d'excitation de valve MS.1607.
Consulter la Méthode de Réparation DIAGNOSTIC chapitre 35B "Apprentissage des capteurs".
Réception radiofréquence
FONCTIONNEMENT
Le récepteur se situe sous le véhicule. Il reçoit les
informations émises par les capteurs de pression de
pneumatiques.
Il les transmet au boîtie ...
Afficheur
La fonction afficheur se situe dans le tableau de bord.
Cet afficheur indique :
la localisation du pneumatique en cause,
les valeurs de pressions des pneumatiques à chaque
dém ...
