Manuel du conducteur

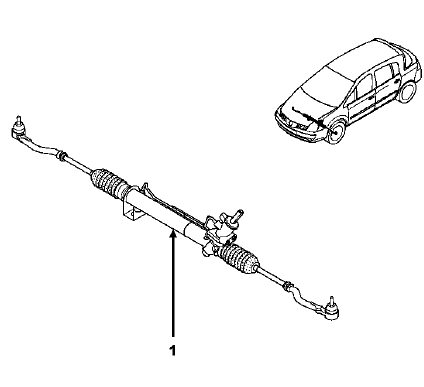

OUTILLAGE SPECIALISE INDISPENSABLE
Mot. 453-01 Pince Durit
T. Av. 476 Extracteur de rotule
MATERIEL INDISPENSABLE
Vérin d'organes

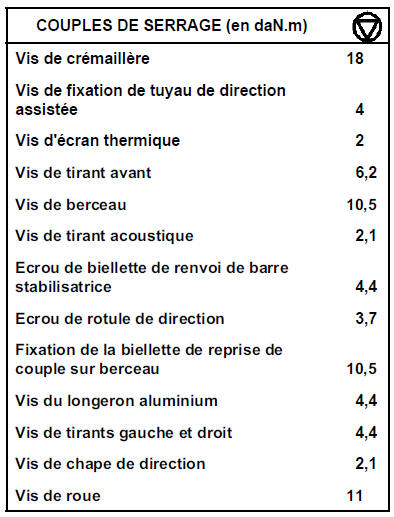

ATTENTION : la dépose des vis de berceau, des vis de crémaillère et des vis - écrou de chape de direction implique impérativement leur remplacement et leur serrage au couple préconisé.
DEPOSE
Mettre le véhicule sur un pont à deux colonnes.
Débrancher la batterie.
Déposer :
Mettre en place un bloque-volant de direction.
Déposer :


Desserrer les vis (B) de fixation du tirant avant.

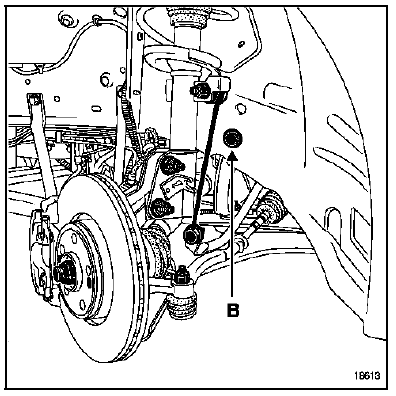

Mettre en place la pince Durit Mot. 453-01.

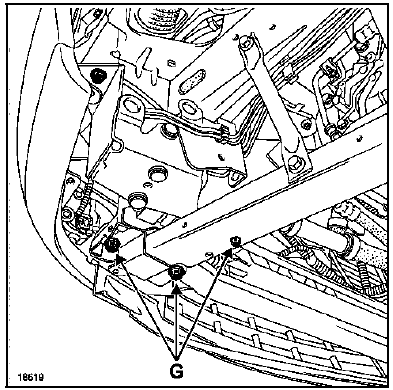

Déposer :

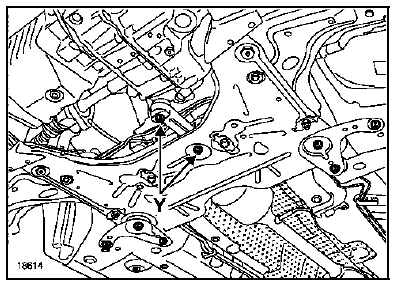

Placer un vérin d'organes sous le berceau.

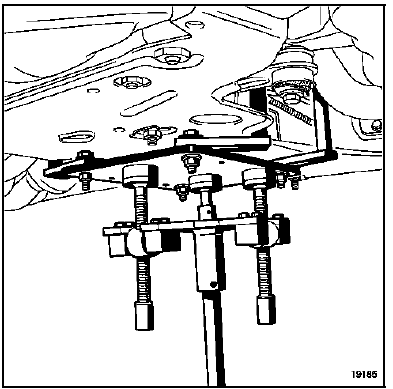

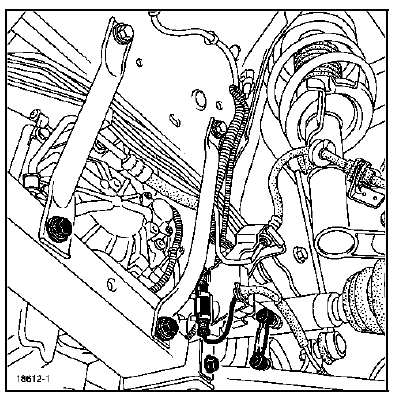

Déclipper les tuyaux de frein et les câblages du capteur du berceau et des tirants.
Déposer les deux vis (B) de tirant avant.
Descendre le berceau de 20 centimètres.

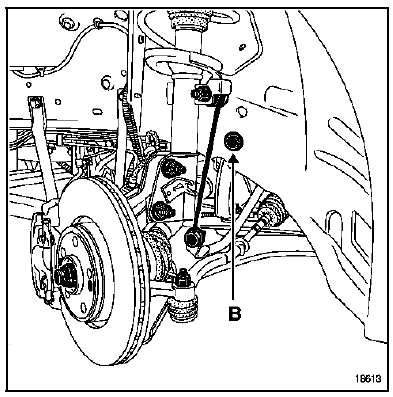

Basculer la barre stabilisatrice vers l'avant.
Déposer:

REPOSE
ATTENTION : la vis et l'écrou de chape de direction, la vis de volant, les vis de berceau, les vis de crémaillère doivent être remplacés. Serrer au couple préconisé.
Dans le compartiment moteur, aligner la chape rabattable et la queue de pignon du boîtier de direction. Placer l'écrou et la vis de chape.
Approcher l'écrou et la vis de chape jusqu'au frein filet.
Immobiliser l'écrou. Serrer au couple préconisé.

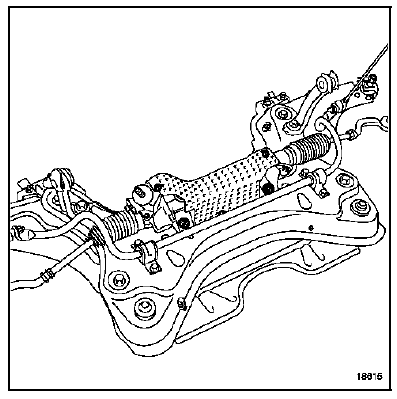

Reposer correctement l'écran thermique.
NOTA : la cloche (C) située sur l'écrou de chape n'est pas à replacer lors du remontage.
Moteur en fonctionnement, remplir et purger le circuit de direction assistée en manoeuvrant de butée en butée le volant de direction.
ATTENTION : la remise en place de la vis de chape de crémaillère nécessite le calage de la colonne de direction. Consulter la méthode de réparation 36B au chapitre "colonne de direction".
Colonne de directionVerrou électrique de colonne de direction
Le verrou de colonne de direction est situé en bas de
la colonne de direction. Il est piloté par l'Unité Centrale
Habitacle.
Ce verrou est codé par l'Unité Centrale Habitacle et ne
peut pas être rendu vierge.
FONCTIONNEMENT
La direction se d&eacut ...
Calculateur
CALCULATEUR
DEPOSE
Déposer la garniture intérieure de coffre côté droit
(consulter le chapitre "Carrosserie").
Débrancher les connecteurs du calculateur et dévisser
les vis de fixation.
REPOSE
La repose du calculateur ne comporte pas de ...
Régulation et limitation de vitesse :Affectations des connecteurs
INTERRUPTEURS TROIS POSITIONS
CONTACTEURS DE VOLANT
A : touche "Reprendre" = 900 Ω environ
B : touche "O" : 0 Ω environ
C : touche "+" = 300 Ω environ
D : touche "-" = 100 Ω environ
NOTA :
Pour la dépose du contact ...
