CABLES DE COMMANDE EXTERNE SUR BOITE PK6
DEPOSE
Mettre le véhicule sur un pont.
Dans le compartiment moteur

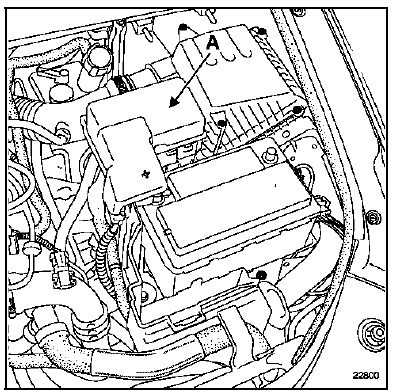

Ouvrir le capot moteur et déposer :
Débrancher la batterie.
Déposer :
Sous le véhicule
Déposer :

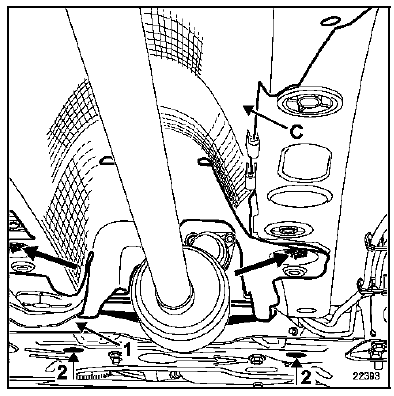

Dégrafer les Durit en (1). Couper le collier plastique de maintien de la gaine de liaison des câbles de commande. Déposer les deux vis de fixation de l'écran thermique en (2) et les quatre agrafes.
Extraire l'écran thermique (C).

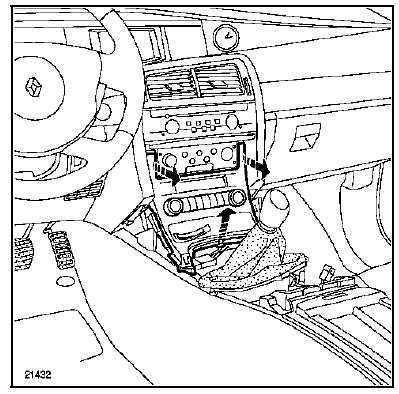

Côté habitacle
Déposer :

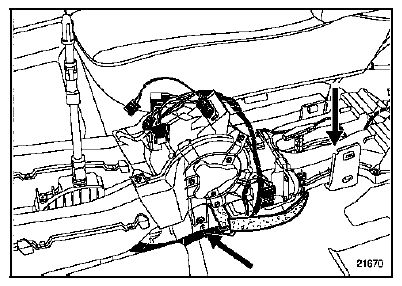

Extraire le boîtier de commande.
REPOSE
Procéder dans le sens inverse de la dépose.

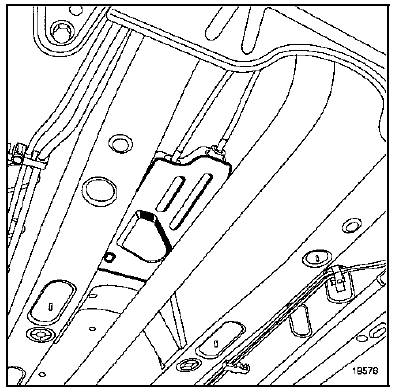

NOTA : lors de la repose ne pas oublier de fixer la gaine des câbles de commande sur l'écran thermique.
IMPORTANT : Batterie : réinitialisation des organes électriques : voir chapitre 80A "Particularités batterie".

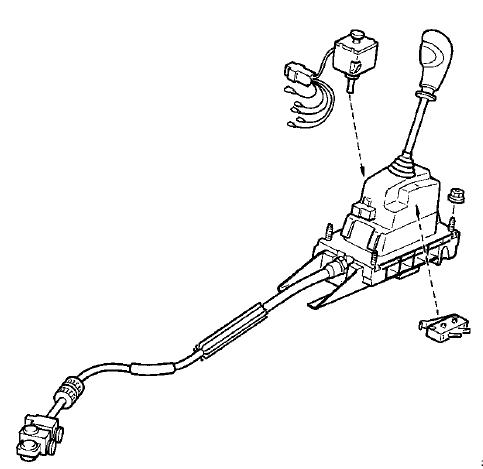

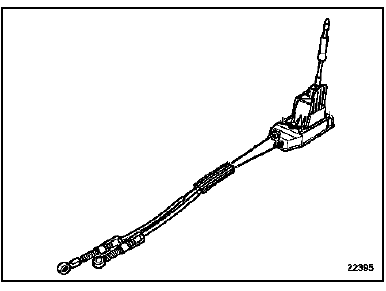

ECLATE
CABLES DE COMMANDE EXTERNE SUR BOITE SU1
MOTEURS V4Y-P9X BOITE SU1
PARTICULARITE

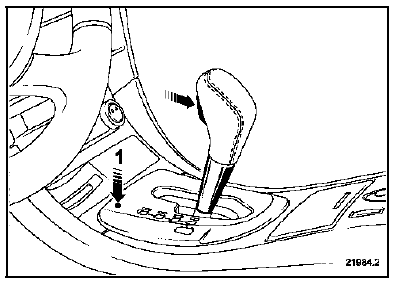

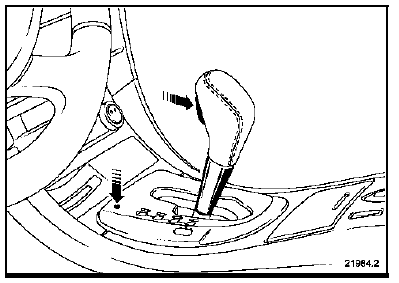

Lorsque le véhicule est immobilisé, il est possible de déverrouiller le levier de sélection des vitesses à l'aide d'un tournevis en appuyant sur celui-ci repère (1).
DEPOSE
Mettre le véhicule sur un pont.
Dans le compartiment moteur

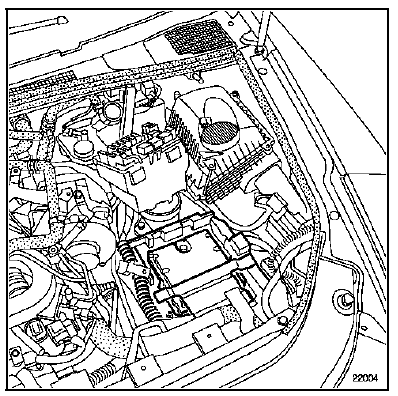

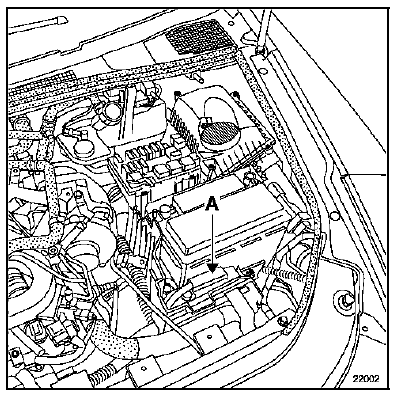

Ouvrir le capot moteur et déposer :
Débrancher la batterie.
Déposer :

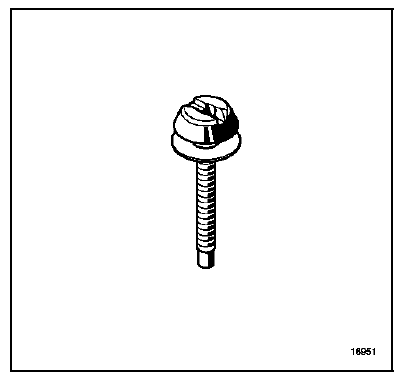

Pour cela percer les trois vis inviolables à l'aide d'un foret de diamètre 5 mm dans l'axe de la vis.
Déposer les vis à l'aide du Mot. 1372.
NOTA : remplacer systématiquement les vis lors de la repose.

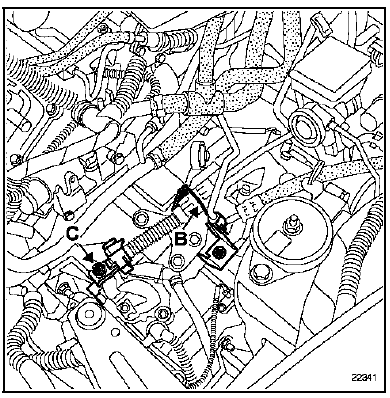

Dégager :

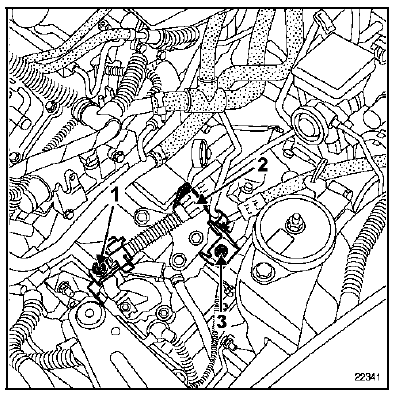

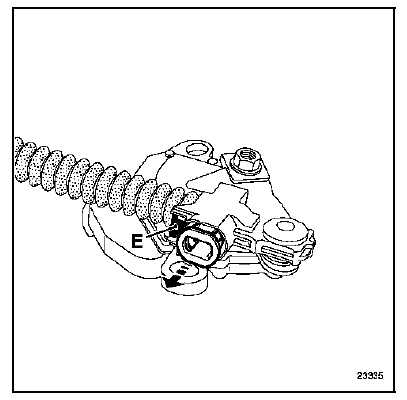

Mettre en position D le levier de commande et débrancher :
NOTA : ne pas manoeuvrer la bague orange lors de cette opération. Il est possible qu'elle casse à la dépose ou à la repose. NE PAS REMPLACER LE CABLE DE COMMANDE, l'absence de cette pièce ne dégradant pas la fonctionnalité du système.
Sous le véhicule
Déposer :

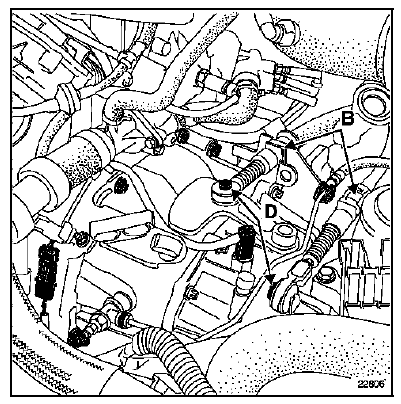

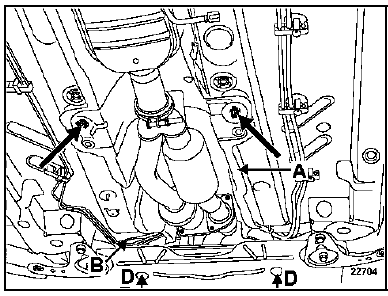

Dégrafer les Durit en (B), couper le collier plastique de maintien de la gaine de liaison des câbles de commande et déposer les deux vis de fixation de l'écran thermique en (D) et les quatre agrafes.
Extraire l'écran thermique (A).

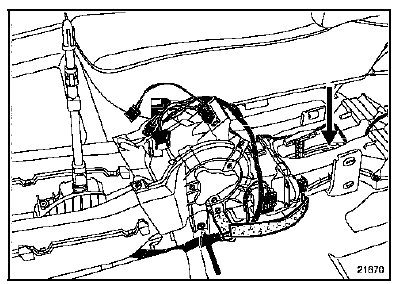

Côté habitacle
Déposer :
Déposer :

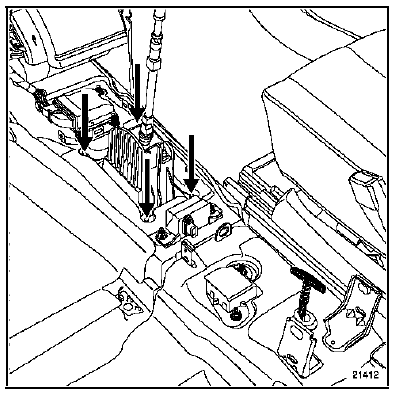

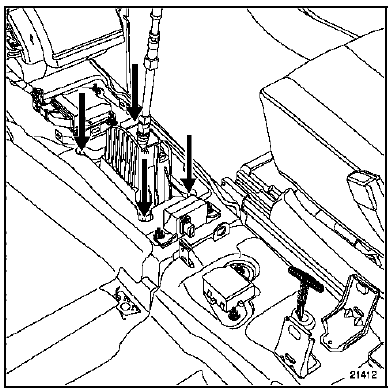

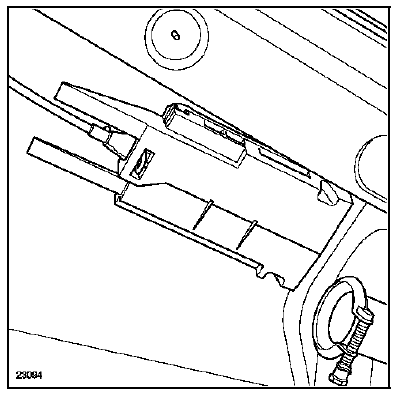

Extraire le boîtier de commande.
REPOSE
Procéder dans le sens inverse de la dépose.
NOTA : lors de la repose ne pas oublier de fixer la gaine des câbles de commande sur l'écran thermique.

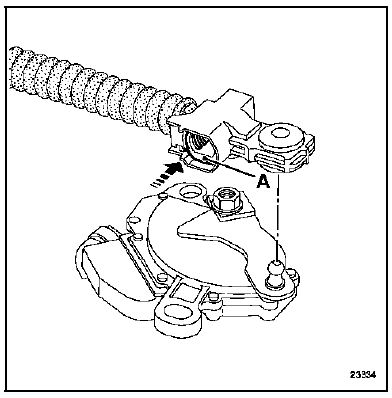

Appuyer sur le tiroir (A) afin de déverrouiller le câble.
IMPORTANT : Batterie : réinitialisation des organes électriques : voir chapitre 80A "Particularités batterie".
