Revue technique Renault Vel Satis: Blocs optiques

Revue technique Renault Vel Satis / Equipement électrique / Projecteurs avant / Blocs optiques

DEPOSE (tous types)

Particularités des projecteurs équipés de lampe au Xénon (consulter le chapitre "Lampes aux Xénon").

ATTENTION : Les lampes au Xénon fonctionnent sous une tension de 20 000 volts à l'allumage puis sous 85 volts alternatif en fonctionnement.

Il est donc impératif de débrancher la batterie avant toutes interventions.

Il est interdit d'allumer la lampe si celle-ci n'est pas positionnée dans son bloc optique (dangereux pour les yeux).

Déposer :

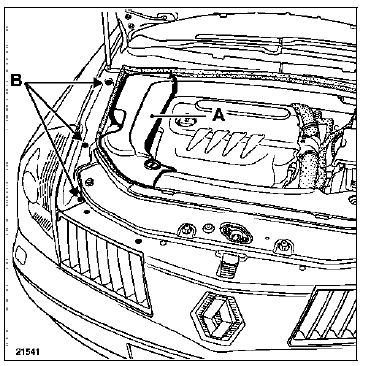

  • le cache (A),
  • l'enjoliveur de gouttière fixé par les trois vis (B).

Débrancher la batterie.

Débrancher la batterie.

Déposer :

  • le pare-chocs (consulter le chapitre "Carrosserie"),

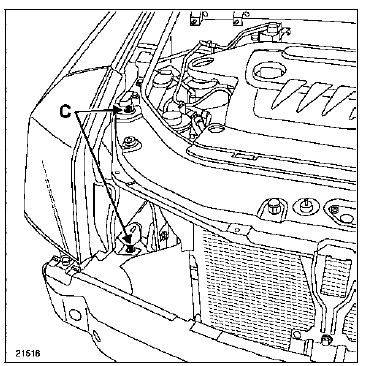

  • les vis de fixation (C).

Déclipper l'optique en le tirant vers l'avant.

Déclipper l'optique en le tirant vers l'avant.

REPOSE

IMPORTANT :

IMPORTANT :

Après avoir reposé les blocs optiques, il est nécessaire de procéder à leur réglage :

  • positionner le véhicule sur un sol plat,
  • s'assurer que le véhicule soit vide avec, si possible, le réservoir plein,
  • positionner la commande de réglage à 0,

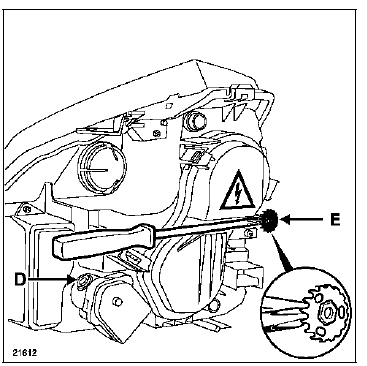

  • actionner la vis (D) pour le réglage en hauteur,
  • actionner la vis (E) pour le réglage en direction.

NOTA : Pour le réglage en direction (vis E) utiliser un tournevis à empreinte cruciforme.

Si le véhicule est équipé de lampes au Xénon, il est nécessaire de procéder à l'initialisation du système (consulter le chapitre "Lampes au Xénon, initialisation du système").

BRANCHEMENT

NOTA :

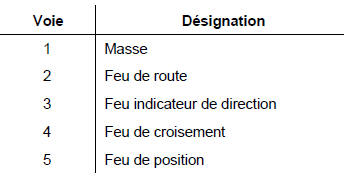

NOTA : Les numéros des voies se lisent de gauche à droite sur tous les projecteurs.

    Feux de jour
    Le fonctionnement des feux de jour (running-lights) pour certains pays est réalisé par l'Unité Centrale Habitacle. D'autre part, le Boîtier Fusibles-Relais comporte des ...

    Pattes de fixation
    Des pattes de fixation, pour les blocs optiques, sont vendues en pièce de rechange. La fixation de ces pattes est identique à l'origine. Référence du kit de rép ...
