La barre antidévers est aussi appelée barre stabilisatrice.
ATTENTION : la dépose des vis de berceau et des vis de bras implique impérativement leur remplacement et leur serrage au couple.
remplacement et leur serrage au couple.
DEPOSE
Mettre le véhicule sur un pont à deux colonnes.
Mettre en place un bloque-volant de direction.
Débrancher la batterie.
Déposer les roues.
Déposer :

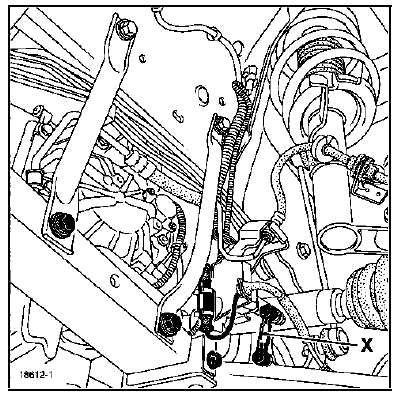

Déclipper les capteurs de vitesse de roues du bras inférieur et du berceau.
Déposer :

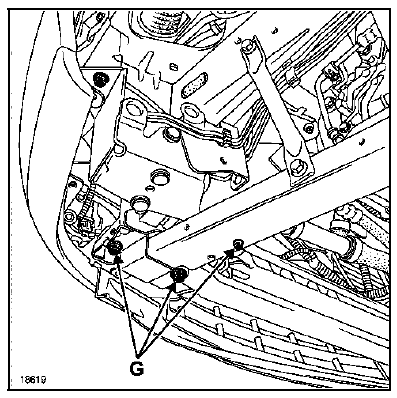

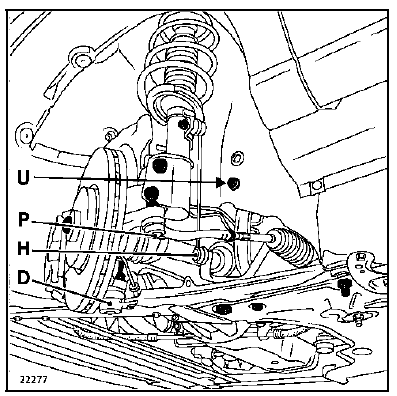

Desserrer les vis (U) de tirant avant.

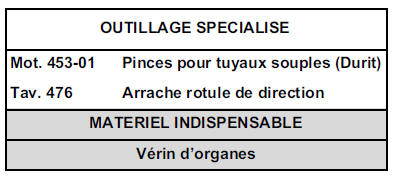

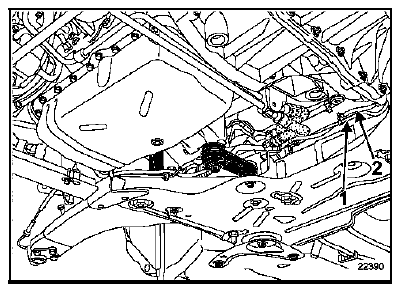

Mettre en place les pinces pour tuyaux souples Mot. 453-01 sur le tuyau à basse pression du circuit de direction assistée, au plus proche du boîtier de direction.
Déposer :

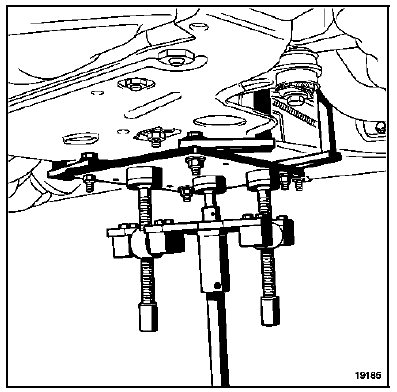

Placer un vérin d'organes sous le berceau.
Déposer les fixations de l'écran thermique du boîtier de direction.
Déclipper :

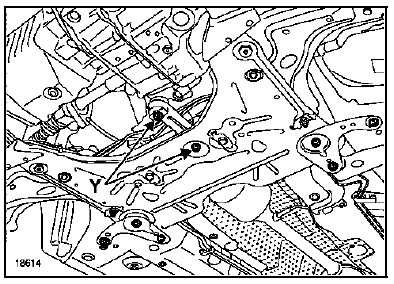

Déposer les vis de tirant (U).
Descendre le berceau de 20 centimètres.
Déposer les quatre vis de la barre stabilisatrice.
REPOSE

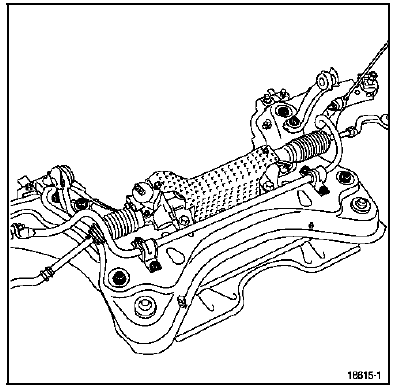

Equiper le nouveau berceau.
Remplacer :
Procéder en sens inverse de la dépose.

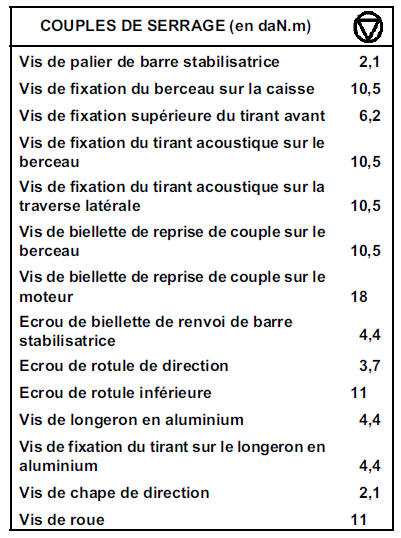

Serrer au couple préconisé.
ATTENTION : la mise en place de la vis de chape de direction nécessite un calage de la colonne de direction. Consulter la méthode de réparation 36B, chapitre "colonne de direction".
NOTA : si le véhicule est équipé de lampe à xénon, effectuer, impérativement, une initialisation du système. Consulter la méthode de réparation 80C, chapitre "initialisation".
