Manuel du conducteur
Ils sont constitués de :
Ces systèmes sont prévus pour fonctionner séparément ou conjointement à l'occasion de chocs frontaux.
Suivant le niveau de violence du choc, le système peut déclencher :
Prétensionneurs
Prétensionneurs
Contact mis, lors d'un choc de type frontal important et suivant la violence du choc, le système peut déclencher :
Les prétensionneurs servent à plaquer la ceinture contre le corps et à augmenter ainsi son efficacité.
Limiteur d'effort
A partir d'un certain niveau de violence de choc, ce mécanisme se déclenche pour limiter, à un niveau supportable, les efforts de la ceinture sur le corps.
Airbag conducteur et passager
Il peut équiper les places avant côté conducteur et passager.

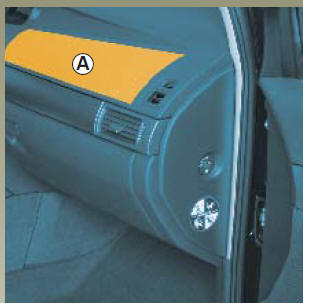

Un marquage " airbag " sur le volant et la planche de bord (zone de l'airbag a) et une vignette en partie inférieure du pare-brise rappellent la présence de dispositifs de retenue complémentaires (airbags, prétensionneurs...) dans l'habitacle.
Chaque système airbag est composé de :
Le système d'airbag utilise un principe pyrotechnique, ce qui explique qu'à son déploiement, il produit une chaleur, libère de la fumée (ce qui n'est pas le signe d'un départ d'incendie) et génère un bruit de détonation. Le déploiement de l'airbag, qui doit être immédiat, peut provoquer des blessures à la surface de la peau ou autres désagréments.

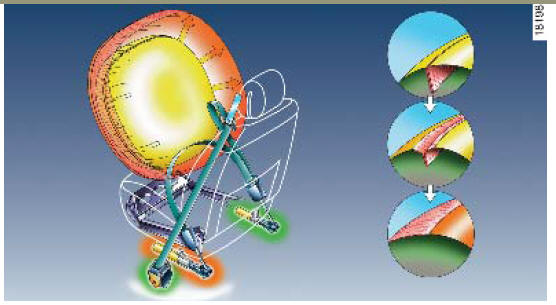

Fonctionnement
Le système n'est opérationnel que contact mis.
Lors d'un choc violent de type frontal, l'(es) airbag(s) se gonfle(nt) rapidement, permettant ainsi d'amortir l'impact de la tête et du thorax du conducteur sur le volant et du passager sur la planche de bord ; puis il(s) se dégonfle(nt) immédiatement après le choc afin d'éviter toute entrave pour quitter le véhicule.
Particularité de l'airbag frontal
Suivant la violence du choc, celui-ci possède deux volumes de déploiement :
Anomalies de fonctionnement
Anomalies de fonctionnement
Le témoin 1 s'allume au tableau de bord à la mise sous contact puis s'éteint après quelques secondes.
S'il ne s'allume pas à la mise sous contact ou s'il s'allumemoteur tournant, il signale une défaillance du système (prétensionneurs, airbag).
Consultez au plus tôt votre représentant renault. Tout retard dans cette démarche peut signifier une perte dans l'efficacité de la protection.
Tous les avertissements qui suivent sont destinés à ne pas gêner le déploiement de l'airbag et à éviter des blessures graves directes par projection lors de son ouverture.
Avertissements concernant l'airbag conducteur
Avertissements concernant l'airbag passager :
Il est interdit d'installer un siège enfant dos à la route sur le siège passager avant tant que les dispositifs complémentaires à la ceinture passager avant ne sont pas désactivés.
(Reportez-vous au paragraphe " désactivation airbag passager avant " en chapitre 1.)
Véhicule sans clé :Lecteur de carte RENAULT
Le lecteur de carte RENAULT contient deux
contacteurs pour le fonctionnement du véhicule :
un contacteur situé à mi-course pour l'alimentation
des accessoires (+ SERVITUDE),
un contacteur lorsque la carte est en butée dans le
fond du lecteur (+ APRES CONTACT).
...
Carte RENAULT : pile
Carte RENAULT mode mains
libres
Remplacement de la pile
Le message " pile carte à changer "
apparaît au tableau de bord.
Tirez fortement sur la clé de secours 1.
Remplacez la pile 2 en respectant la
polarité inscrite sur la clé de secours
(assurez-vo ...
Implantation des calculateurs
diagnostiqués
Calculateur de système antiblocage
Calculateur d'injection
Régulateur de vitesse à contrôle de distance (radar)
Tableau de commande de climatisation régulée
Calculateur airbag
Tableau de bord
Unité Centrale Habitacle
Réglage e ...
