Revue technique Renault Vel Satis: Autoradio "haut de gamme" : Fonctionnement

Revue technique Renault Vel Satis / Equipement électrique / Radio / Autoradio "haut de gamme" : Fonctionnement

L'autoradio permet un fonctionnement, sans position accessoires, pendant 20 minutes environ. L'autoradio émet un signal sonore puis s'éteint.

FONCTION RADIO

Ce système utilise deux Tuner distincts :

  • le Tuner pour l'écoute de la radio,
  • le Tuner pour l'écoute des messages du système "info trafic".

Le Tuner de la fonction radio utilise trois modes de sélections visibles à l'écran et accessibles par la façade de l'autoradio :

  • mode annuel (Manu),
  • mode par présélections (Preset),
  • mode par ordre alphabétique (List) manuel ou dynamique, (consulter le chapitre "Paramétrage").

FONCTION CD

Le changeur de compact disques peut contenir six disques (introduction par la façade).

Le changeur de compact disques peut lire des disques classiques et les éventuelles pistes audio des cédérom ; la lecture peut être effectuée dans l'ordre ou de façon aléatoire.

REMARQUE :

  • la lecture aléatoire ne s'effectue que sur un disque. A la fin du disque, la lecture aléatoire s'effectue sur le disque suivant,
  • la fonction "mute" stoppe la lecture du disque et l'afficheur indique "pause" (selon version).

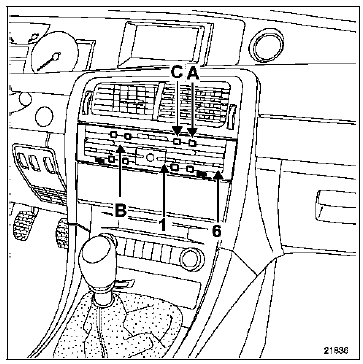

Introduction des compact disques

Appuyer sur la touche (A) "LOAD".

L'afficheur indique "SELECT".

Sélectionner par les touches (1) à (6), la position souhaitée du compact disque.

L'afficheur indique le message "WAIT" puis le message "INSERT".

Insérer le cédérom par la fente (B).

L'afficheur indique "LOAD" puis lit le disque.

Répéter l'opération pour les autres disques.

Ejection des compact disques

Ejection des compact disques

Appuyer sur la touche (A).

Sélectionner par les touches (1) à (6), la position du disque.

Le disque est éjecté. S'il est toujours présent après une temporisation de 15 secondes environ, le disque est automatiquement ré-inséré.

REMARQUES :

  • durant toutes ces opérations, le son est automatiquement coupé,
  • il est possible d'éjecter tous les compact disques en appuyant sur la touche (C) "ALL".

CONFIGURATIONS

La configuration de l'autoradio n'est demandée qu'à la première entrée du code de protection. Elle est ensuite mémorisée en cas de coupure d'alimentation.

  • Sélectionner les courbes de volume du son suivant le véhicule : par défaut, le système est paramétré sur "0".
  • Sélectionner la zone adéquate :
  • Others (Europe, Afrique, autres...)
  • America (Amérique)
  • Japan (Japon)
  • Asia (Asie)
  • Arabia (Arabie)

NOTA : il est possible de modifier ces configurations en effectuant un appui long sur la touche "source" de la façade ou par les touches "2" et "5".

PARAMETRAGE

Pour passer en mode "Paramétrage" (mode "Expert"), effectuer un appui court sur la touche "Expert" jusqu'à entendre un signal sonore. Il permet de régler les fonctions :

activation du mode AF (recalage automatique des stations : RDS),

  • modification de la courbe du volume en fonction de la vitesse du véhicule (5 pour modification maximale, 0 pour suppression de la modification),
  • activation du mode Loudness,
  • activation du mode Tuner manuel ou automatique,
  • activation de la fonction AUX (Auxiliaire) pour l'option DVD.

CONFIGURATIONS

PARAMETRAGE

Les configurations sont à effectuer après la première entrée du code de protection ou par un appui long sur la touche "source". Les paramètres sont modifiables après un appui court sur la touche "Expert".
Sélectionner la courbe de tonalité liée au véhicule. Par défaut, cette courbe est configurée à "CURVE = 0". Activer ou désactiver le suivi des resynchronisations automatiques des stations (RDS) : AF ON/OFF à l'aide des touches "+" et "-".
Valider par un appui long sur la touche inférieure de la commande au volant. Passer au paramètre suivant à l'aide de la molette ou des touches . et .
Sélectionner la zone géographique d'utilisation pour le fonctionnement du Tuner :
  • Others (Europe, Afrique, autres...)
  • America (Amérique)
  • Japan (Japon)
  • Asia (Asie)
  • Arabia (Arabie)
Sélectionner la courbe de variation du volume en fonction de la vitesse puis valider :
  • SPEED 0 : augmentation inactive.
  • SPEED 5 : augmentation maximale.
Valider par un appui long sur la touche inférieure de la commande au volant. Activer ou désactiver la fonction "Loudness" : LOUD ON/OFF.
Configurer la présence de haut-parleurs arrière : "REAR ON/OFF". Sélectionner le mode de fonctionnement du Tuner : TUNE MAN/AUTO
Valider par un appui long sur la touche inférieure de la commande au volant. Sélectionner le mode de fonctionnement de l'entrée auxiliaire : AUX AUTO/ON/OFF

GESTION DU VOLUME

A chaque mise en fonctionnement de l'autoradio, le volume est égal à celui de l'arrêt avec un volume maximal de 15.

REMARQUES :

  • La fonction "mute" stoppe la lecture du compact disque.
  • Les messages "info-trafic" sont du même volume que la source écoutée. Si le volume est modifié pendant un message, ce volume est mémorisé jusqu'à la mise en veille.
  • Les messages de Navigation sont émis au volume 7.

    Si le volume est modifié (entre 0 et 10) pendant un message, ce volume est mémorisé jusqu'à la mise en veille.

  • L'amplificateur est équipé d'un système de protection thermique qui baisse le volume en cas de surchauffe de l'installation.
  • En cas de court-circuit sur les haut-parleurs, l'amplificateur est coupé.

Correction du volume

Le volume du son peut être corrigé en fonction de la vitesse du véhicule. Sélectionner la courbe de modification de volume souhaitée par le mode "Expert" (effectuer un appui court sur la touche "Expert") : SPEED 5 pour modification maximale, 0 pour suppression de la modification.

Courbes d'égalisation

L'autoradio dispose d'un éventail de courbes liées au type de musique écouté : CLASSIC/JAZZ/POP/VOICE/FLAT/PERSO

Balance/fader

Pour un fonctionnement simplifié, l'autoradio permet l'activation ou la désactivation de tout ou partie des haut-parleurs :

  • < FRONT > : seuls les haut-parleurs avant fonctionnent
  • < FRONT >: seuls les haut-parleurs avant gauche fonctionnent
  • FRONT > : seuls les haut-parleurs avant droit fonctionnent
  • < REAR > : seuls les haut-parleurs arrière fonctionnent
  • ALL CAR : tous les haut-parleurs fonctionnent (balance et fader centrés)
  • PERSO : dernier réglage personnalisé

Sortie Auxiliaire

Dans le menu "Expert", il est possible de choisir le mode de fonctionnement de la source auxiliaire :

  • AUX ON : choix de la source par défilement (radio → CD → AUX → radio ...) même si pas de signal source → vers la radio.
  • AUX AUTO : connexion automatique à la radio à l'apparition d'un signal de la source.
  • AUX OFF : inhibition de la source (radio → CD → radio).
