Revue technique Renault Vel Satis: Autoradio "haut de gamme" : Autodiagnostic

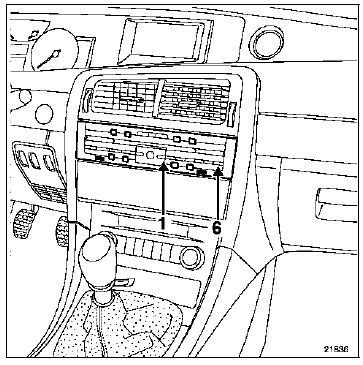

MODE AUTODIAGNOSTIC
Le mode autodiagnostic permet de contrôler certaines fonctions principales :
- Test des haut-parleurs
Par un appui long sur la touche "Expert", les hautparleurs sont alimentés un à un. L'afficheur permet de vérifier la correspondance. Comparer les signaux sur chaque haut-parleur.
- Test du niveau de réception
Un second appui sur la touche "Expert" permet de diagnostiquer le Tuner.
- Les quatre premiers chiffres indiquent la station.
- Le chiffre suivant indique le niveau du signal : 9 ou lettre pour un niveau acceptable, inférieur à 3 : niveau faible.
- Fonctionnement du chargeur compact disques
Le fonctionnement du changeur de compact disques est visualisé par les diodes de présence des disques en façade et par l'afficheur :
- diode disque éteinte : pas de cédérom
- diode disque clignotante : mécanique en action (insertion disque en cours)
- message "ERROR CD" : pas de piste audio valide sur le disque
- message "LINK_ERR" : coupure de liaison Changeur-Ampli
- message "HI TEMP" : température de changeur trop élevée
