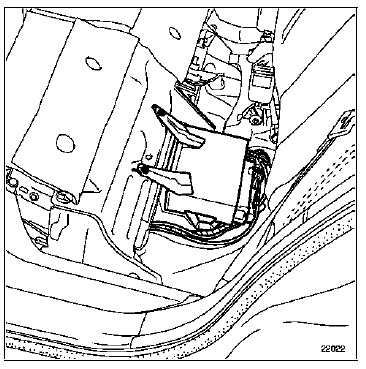

L'amplificateur intègre la fonction Tuner. Il est fixé sur un support spécifique sous l'assise de siège arrière.

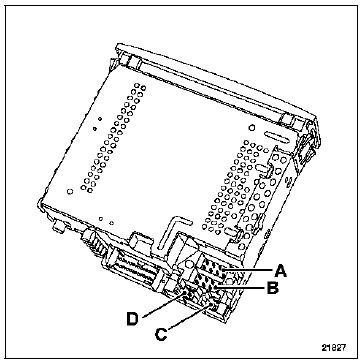

Connecteur noir (A)

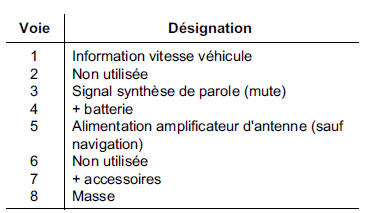

Connecteur noir (B)

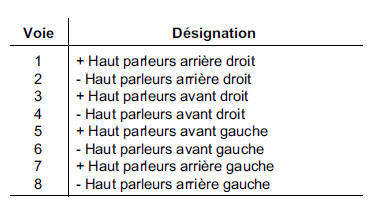

Connecteur jaune (C)

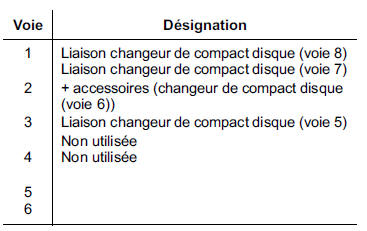

Connecteur bleu (D)


En cas de remplacement d'ampli-tuner, il faut impérativement entrer le code de l'ancien ampli-tuner du véhicule. Consulter la page "code de protection".

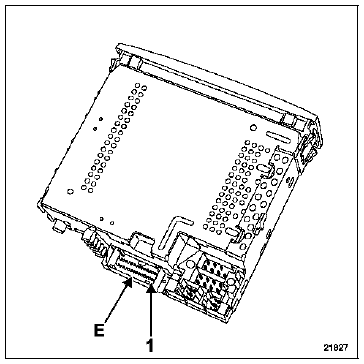

Connecteur rouge (E)

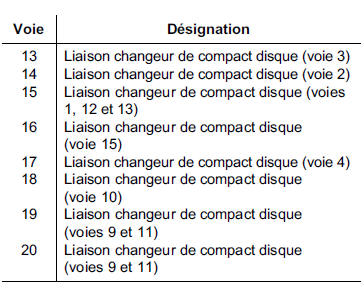

Autoradio "Haut de gamme" : Changeur de compact
disque

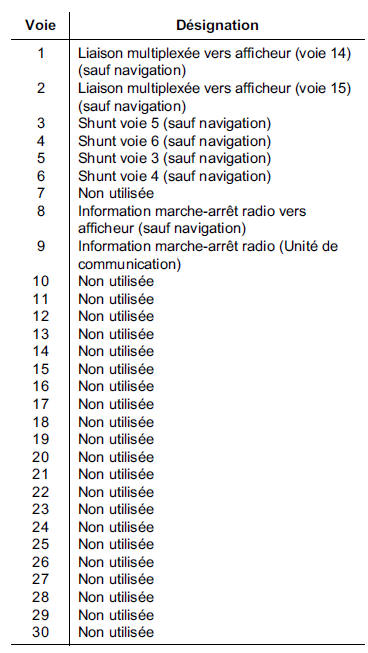

Autoradio "Haut de gamme" :AfficheurDémarreur
