Assise complète 1/3 - 2/3
DEPOSE
Basculer les deux banquettes d'assise.

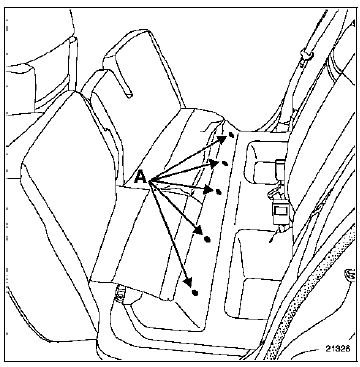

Déposer les clips (A) et dégager le garnissage.

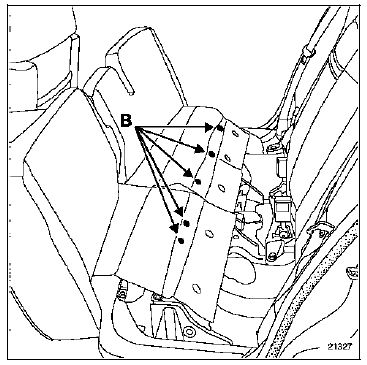

Déposer les clips (B).
Dégager partiellement le garnissage.

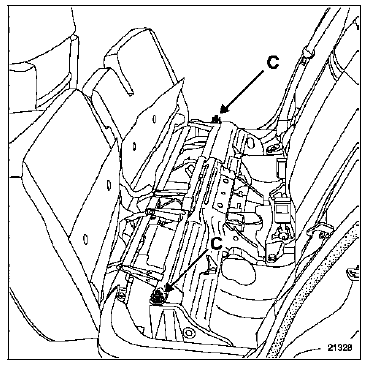

Déposer les vis (C) et dégager la banquette d'assise (deux opérateurs).
REPOSE (deux opérateurs)
Procéder dans le sens inverse de la dépose.
Projecteurs
DEPOSE - REPOSE
La méthode de dépose - repose des projecteurs
équipés de lampes au Xénon est identique à celle des
projecteurs tous types.
ATTENTION :
Les lampes au Xénon fonctionnent sous une tension
de 20 000 volts à l'allumage puis de ...
Moteur V4Y
IMPORTANT :
Le boîtier papillon motorisé n'est pas réparable.
AFFECTATION DES VOIES DU CONNECTEUR DU
BOITIER PAPILLON
Résistance moteur entre les voies A3 et A6 : 1 à 15 Ω
à 25 C
Résistance des potentiomètres entre les voies A1 ...
Moteur de recyclage
Le moteur de recyclage a pour effet de positionner le
volet d'entrée d'air selon les besoins déterminés par la
régulation.
Le moteur de recyclage est accessible après avoir
déposé le vide-poches (voir "Méthode de dépose
f ...
