Revue technique Renault Vel Satis: Alarme
Généralités
DESCRIPTION
Les véhicules sont précâblés pour recevoir une alarme homologuée Renault.

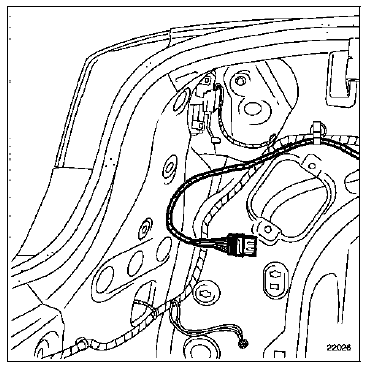

Le connecteur spécifique (A) est présent derrière la garniture, à côté du prétensionneur arrière gauche.
FONCTIONNEMENT
L'alarme est connectée à l'Unité Centrale Habitacle par liaison série.
La désactivation de l'alarme est donnée par l'Unité Centrale Habitacle par une ligne codée en cas de décondamnation par télécommande radiofréquence.
L'activation de l'alarme est donnée par l'Unité Centrale Habitacle en cas de :
- condamnation par télécommande radiofréquence.
- recondamnation automatique.
L'Unité Centrale Habitacle informe la centrale d'alarme de l'état des ouvrants après condamnation par télécommande radiofréquence.

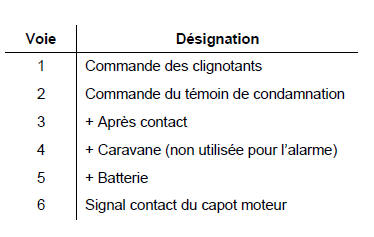

BRANCHEMENT
Avertisseur
Avertisseur sonore
DESCRIPTION
L'avertisseur sonore est placé derrière le bouclier
avant, côté gauche.
Selon modèle, les véhicules peuvent être &ea ...
D'autres materiaux:
Arbre de localisation de pannes
Le tableau de
bord s'allume, s'éteint en alternance ;
on entend les relais claquer
CONSIGNES
La tension batterie n'est pas suffisante pour alimenter le système.
Vérifier la tension.
APRES
REPARATION
Penser à effacer les pannes.
Le + accessoires
n'est pas c ...
Autoradio "bas de gamme" : Afficheur
AFFECTATIONS DES CONNECTEURS
Connecteur gris (15 voies)
Connecteur Rouge (15 voies)
REMARQUE : si le véhicule est équipé du système de
navigation "Carminat", consulter le chapitre 83C
"Aide à la navigation".
NOTA : sur certains ...
Collecteur d'échappement banc
avant
Moteur P9X
DEPOSE
Mettre le véhicule sur un pont élévateur à deux
colonnes.
Déposer les caches moteur.
Débrancher la batterie.
Dégrafer puis dégager le boîtier relais sur le côté.
Déposer :
les f ...
