Revue technique Renault Vel Satis: Aide à la navigation : Initialisation
Cette procédure est à réaliser à chaque intervention sur le système.
IMPORTANT : Si le véhicule est équipé d'autoradio, celui-ci doit être allumé au moment de l'initialisation. Dans le cas contraire, la commande au volant sera inefficace et l'écran n'affichera pas les données de la radio.
- Couper le contact,
- Attendre l'arrêt complet du système (45 secondes environ),
- Allumer l'autoradio,
- Mettre le contact (attendre 20 secondes environ),
- Appuyer simultanément sur les touches "M" et "C",

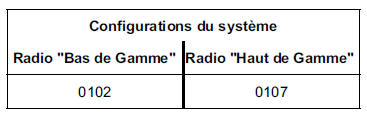

- Lire la référence du véhicule
- Effectuer le test de la commande au volant,
- S'affiche à l'écran la connexion de l'antenne GPS (Connectée - non connectée),
- Ne pas tenir compte des tests des antennes radio et téléphone,
- Sortir de l'initialisation par le bouton rotatif,
- Couper le contact (1 minute).
NOTA : Si la configuration ne correspond pas, contrôler le câblage du véhicule (lignes multiplexées) et les références des pièces.
