Revue technique Renault Vel Satis: Aide à la navigation : Ecran

Revue technique Renault Vel Satis / Equipement électrique / Systeme telematique embarque / Aide à la navigation : Ecran

L'écran permet de visualiser :

  • les différents menus,
  • l'orientation de la destination,
  • la distance de la destination,
  • les schémas du trajet,
  • la distance du prochain changement de direction,
  • des cartographies,
  • etc.

Il s'allume quelques secondes après la position "accessoires" ou l'allumage de l'autoradio et affiche le message de sécurité.

Il s'éteint totalement environ 45 secondes après la coupure de l'alimentation.

NOTA : La couleur et la luminosité de l'écran peuvent être modifiés par le menu "Configuration écran".

  • couleurs de jour en bleu ou bleu foncé (feux de position éteints).
  • couleurs de nuit en bleu ou bleu foncé (feux de position allumés).

  1. Non utilisé
  2. Température extérieure
  3. Pictogramme de message "info trafic"
  4. Heure d'arrivée
  5. Pictogramme de "critère de guidage"
  6. Pictogramme de "présence de disque"
  7. Pictogramme de qualité de réception satellite"
  8. Affichage "radio"
  9. Affichage "ouvrant" et "ceinture"

Particularités de la radio

Si les véhicules sont équipés d'une radio d'origine, l'afficheur apparaîtra sur l'écran (radio allumée uniquement) dans le bandeau.

Lors d'un changement de réglage de celle-ci, l'afficheur radio occupe alors tout l'écran (plus grande visibilité) en mode "list" ou "preset".

NOTA : Si les informations liées à l'autoradio n'apparaissent pas à l'écran, consulter le chapitre "Initialisation".

IMPORTANT : Pour le nettoyage de l'écran ne pas utiliser de produit de nettoyage (nettoyage avec un chiffon doux sec ou légèrement humide).

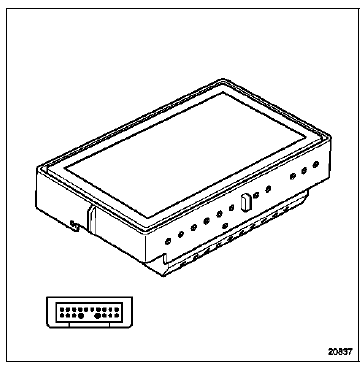

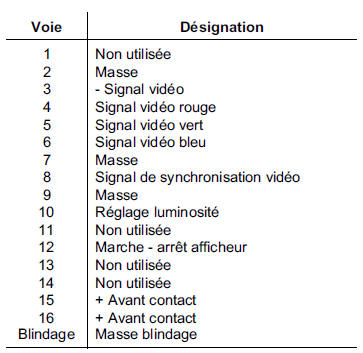

BRANCHEMENTS

DEPOSE - REPOSE

DEPOSE - REPOSE

La dépose de l'écran nécessite la dépose du tableau de bord.

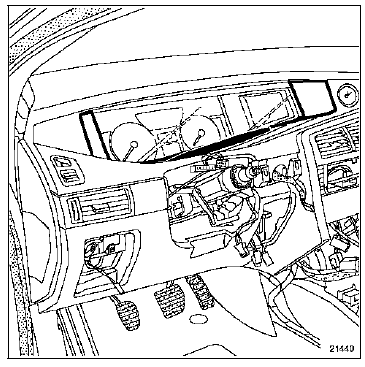

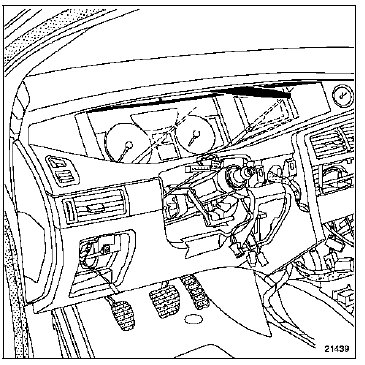

Déposer :

  • l'enjoliveur supérieur de tableau de bord clippé sur la planche de bord,

  • l'enjoliveur inférieur de tableau de bord clippé sur la planche de bord,

  • les vis de fixation du tableau de bord,

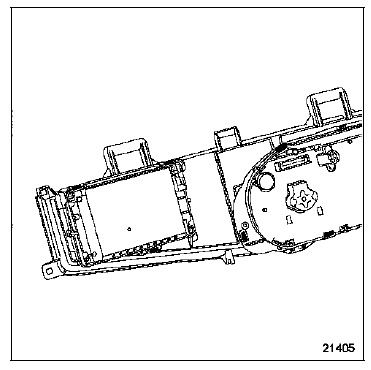

  • les vis de fixation de l'écran sur le tableau de bord.
