Manuel du conducteur
CALCULATEUR ELECTRONIQUE DE NAVIGATION (lecteur cédérom)
Pour fonctionner, celui-ci utilise des capteurs qui perçoivent les mouvements du véhicule. Le capteur tachymétrique (ou ABS) du véhicule permet de déterminer la distance parcourue tandis que le gyroscope (boussole inertielle) intégré au calculateur détermine les rotations dans les virages.
Par comparaison avec la carte digitale (sur cédérom), le système corrige les imprécisions (pression et usure pneus, température...) afin de déterminer la position exacte du véhicule.
IMPORTANT : Après un débranchement de la batterie ou un remplacement du calculateur électronique de navigation, la relocalisation est automatique (consulter le chapitre "Relocalisation").
Après le remplacement du calculateur électronique de navigation, le système sera par défaut programmé en Français.
Pour changer de langue, consulter la méthode décrite dans le chapitre "Réglages Langue".
ATTENTION : En cas de remplacement du calculateur électronique de navigation, il ne sera pas possible de récupérer les adresses mémorisées dans l'ancien boîtier.
NOTA :

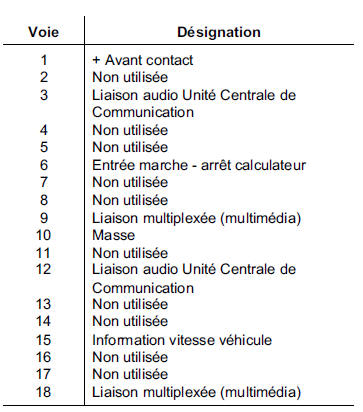

AFFECTATIONS DES CONNECTEURS
(1) Connexion antenne GPS
Connecteur 18 voies (2) vers véhicule
Connecteur 16 voies (3) vers afficheur
DEPOSE

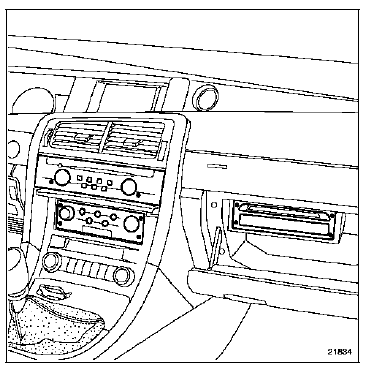

Le calculateur qui comprend le lecteur de cédérom est situé dans le vide-poches.
IMPORTANT : Il est interdit de débrancher le calculateur avant l'arrêt complet du système (environ 45 secondes).
La dépose s'effectue à l'aide de l'outil Ms. 1373.
REPOSE
Procéder à l'initialisation du système. Consulter le chapitre "Initialisation".
Arbre de localisation de pannes
Pas de communication avec le
calculateur
CONSIGNES
Vérifier la tension de batterie.
S'assurer que l'outil de diagnostic ne soit pas la cause du défaut en
essayant de communiquer avec un
autre véhicule.
Vérifier la liaison entre l'outil de diagnostic et la pris ...
Coffre à bagages
Pour ouvrir
La porte du coffre se verrouille et se
déverrouille enmême temps que les
portes.
Appuyez sur la partie haute du
losange 1 et aidez-vous de la partie
basse pour soulevez le hayon.
Pour fermer
Abaissez la porte du coffre en vous
aidant, dans un premier temps, ...
Batterie
Particularités
DEPOSE
Ces véhicules sont équipés de batteries au plombcalcium
à faible consommation d'eau. La mise à
niveau de l'électrolyte est donc interdite.
Si le véhicule doit être déplacé, avant de débranch ...
