Revue technique Renault Vel Satis: Afficheur

Revue technique Renault Vel Satis / Châssis / Systeme de surveillance de la pression des pneumatiques / Afficheur

La fonction afficheur se situe dans le tableau de bord.

Cet afficheur indique :

  • la localisation du pneumatique en cause,
  • les valeurs de pressions des pneumatiques à chaque démarrage.

DEPOSE

Débrancher la batterie.

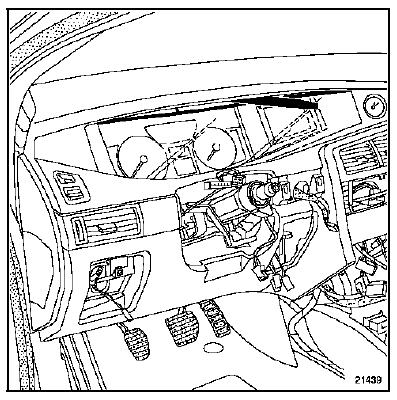

A l'aide d'une spatule rigide, déposer :

l'enjoliveur supérieur du tableau de bord clippé sur la planche de bord,

  • l'enjoliveur inférieur du tableau de bord clippé sur la planche de bord,

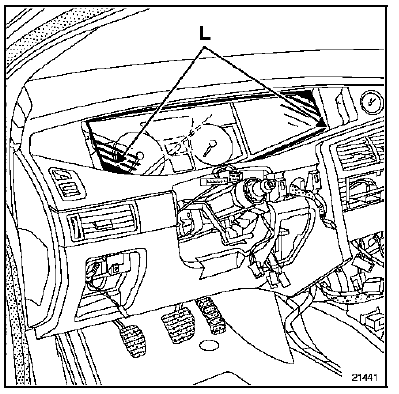

  • les vis (L).

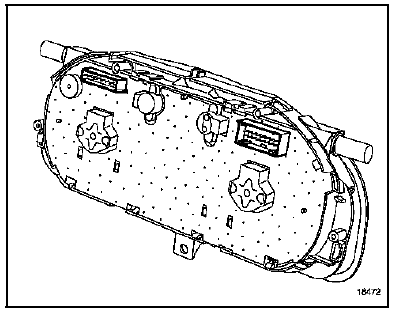

BRANCHEMENT

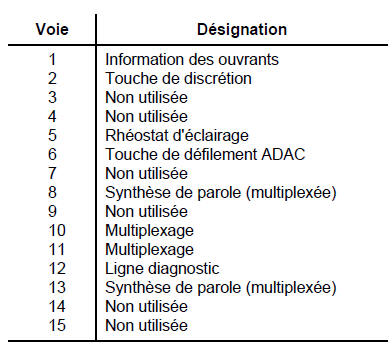

Connecteur rouge 15 voies

Connecteur rouge 15 voies

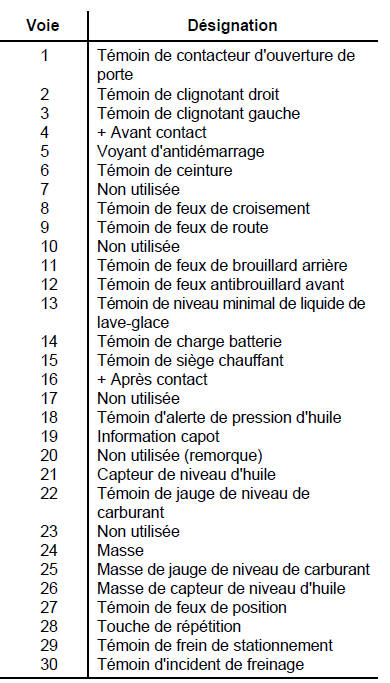

Connecteur gris 30 voies

Connecteur gris 30 voies
