Revue technique Renault Vel Satis / Moteur et périphériques / Injection essence / Affectation des voies du calculateur

MOTEUR F4R

AFFECTATION DES ENTREES ET SORTIES DU CALCULATEUR D'INJECTION

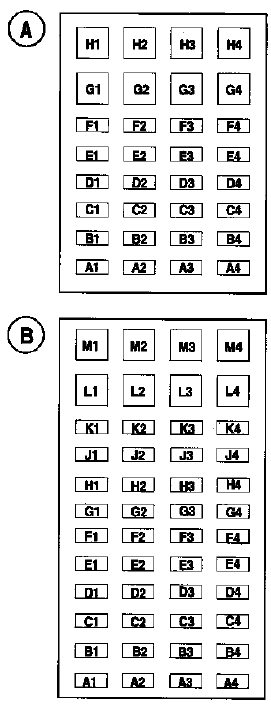

(noir) Connecteur A (noir)

A2 ← Commande Marche/Arrêt Régulateur de vitesse à contrôle de distance

A3 ←→ LIAISON MULTIPLEXEE CAN L Unité Centrale Habitacle

A4 → ← LIAISON MULTIPLEXEE CAN H Unité Centrale Habitacle

B4 → ← DIAGNOSTIC

C3 ← Commande Marche/Arrêt Limiteur de vitesse

C4 ← Information embrayage

D2 --- Alimentation commande régulateur - limiteur de vitesse

D3 ← Signal capteur commandes régulateur - limiteur de vitesse

E4 ← Information frein

F2 --- Alimentation potentiomètre de pédale (piste 2)

F3 ← Signal potentiomètre de pédale (piste 2)

F4 --- Masse potentiomètre de pédale (piste 2)

G2 --- Alimentation potentiomètre de pédale (piste 1)

G4 --- Masse puissance

H2 ← Signal potentiomètre de pédale (piste 1)

H3 --- Masse potentiomètre de pédale (piste 1)

H4 --- Masse puissance

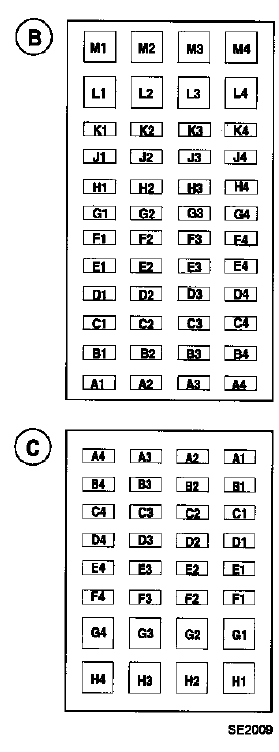

A2 ← Signal capteur cliquetisConnecteur B (marron)

A2 ← Signal capteur cliquetis

A4 --- + après contact

B2 --- Masse capteur cliquetis

C2 --- Blindage capteur cliquetis

C4 ← Signal pressostat de direction assistée

D3 ← Signal potentiomètre (piste 2) boîtier papillon motorisé

D4 → Commande relais actuateur (power latch)

E1 --- Masse capteur de pression de suralimentation

E2 ← Signal capteur de température d'air

E3 --- Masse capteur de température d'air

E4 ← Signal capteur régime moteur

F1 ← Signal capteur de pression de suralimentation

F2 ← Signal capteur de température d'eau

F3 ← Signal capteur régime moteur

F4 --- Masse capteur de température d'eau

G1 -- Alimentation capteur de pression de suralimentation

G2 --- Alimentation potentiomètre de boîtier papillon motorisé

G3 ← Signal potentiomètre (piste 1) boîtier papillon motorisé

G4 --- Masse potentiomètres de boîtier papillon motorisé

H2 --- Alimentation capteur de pression collecteur

H3 ← Signal capteur de pression collecteur

H4 --- Masse capteur de pression collecteur

J4 → Commande relais chauffage additionnel 2

K3 → ← LIAISON MULTIPLEXEE CAN L Moteur (uniquement Boîte de Vitesses Automatique)

K4 → ← LIAISON MULTIPLEXEE CAN H Moteur (uniquement Boîte de Vitesses Automatique)

L2 → Commande injecteur 3

L3 → Commande injecteur 2

L4 → Commande injecteur 1

M1 --- Masse Puissance

M2 → Commande injecteur 4

M3 → Commande (-) papillon motorisé

M4 → Commande (+) papillon motorisé

AFFECTATION DES ENTREES ET SORTIES DU CALCULATEUR D'INJECTION

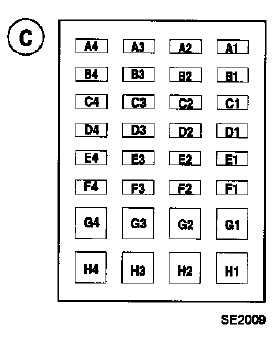

Connecteur C (gris)

A2 ← Signal sonde à oxygène AVALConnecteur C (gris)

A2 ← Signal sonde à oxygène AVAL

B1 ← Signal sonde à oxygène AMONT

B2 --- Masse sonde à oxygène AVAL

C1 --- Masse sonde à oxygène AMONT

C2 → Commande relais pompe à eau de refroidissement turbocompresseur

D1 → Commande relais de pompe à essence

D2 → Commande relais chauffage additionnel 1

D4 → Commande électrovanne de régulation de pression de suralimentation

E1 → Commande électrovanne purge absorbeur des vapeurs d'essence

F1 → Commande relais de groupe motoventilateur petite vitesse

F2 → Commande relais de groupe motoventilateur grande vitesse

G1 → Commande chauffage sonde à oxygène AMONT

G2 --- Alimentation + après relais

G3 → Commande chauffage sonde à oxygène AVAL

H1 --- Masse puissance

H2 → Commande bobine d'allumage cylindres 1 et 4

H3 → Commande bobine d'allumage cylindres 2 et 3

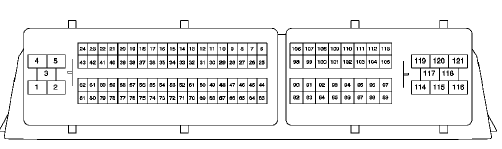

MOTEUR V4Y

Connecteur A

A1 - Alimentation du moteur du boîtier papillon motorisé

A2 --- Masse

A3 --- Alimentation du moteur du boîtier papillon motorisé

A4 --- Masse

A5 --- Alimentation du relais de sécurité du moteur de boîtier papillon motorisé

A7 ← Commande électrovanne de volet d'admission variable

A9 --- Alimentation + après contact

A11 ← Signal contacteur de stop

A12 → ← Liaison multiplexée CAN HIGH (Habitacle)

A13 → ← Liaison multiplexée CAN LOW (Habitacle)

A14 → ← Diagnostic ligne K

A15 --- Masse sonde de température d'eau

A16 ← Signal capteur cliquetis

A17 ← Signal sonde de température d'air d'admission

A18 ← Signal capteur de pression de la direction assistée

A19 ← Signal potentiomètre du boîtier papillon motorisé N 2

A20 ← Signal potentiomètre du boîtier papillon motorisé N 1

A22 ← Signal capteur de pression atmosphérique

A23 --- Masse potentiomètres du boîtier papillon motorisé

A24 --- Alimentation potentiomètre pédale d'accélérateur piste N 2

A28 ← Signal régime moteur

A29 ← Signal Marche-Arrêt limiteur de vitesse

A30 ← Signal Marche-Arrêt régulateur de vitesse ou assistance au contrôle de distance

A31 → ← Liaison multiplexée CAN HIGH (Moteur)

A32 → ← Liaison multiplexée CAN LOW (Moteur)

A35 --- Masse du capteur de cliquetis

A36 ← Signal sonde de température d'eau

A37 --- Masse du potentiomètre pédale d'accélérateur piste N 1

A38 ← Signal potentiomètre pédale d'accélérateur piste N 1

A39 ← Signal potentiomètre pédale d'accélérateur piste N 2

A40 -- Masse du potentiomètre pédale d'accélérateur piste N 2

A43 --- Alimentation + 5 V du débitmètre, du capteur de pression atmosphérique, du potentiomètre de pédale d'accélérateur, du capteur de pression de direction assistée et du boîtier papillon motorisée

A44 → Commande du relais de verrouillage d'injection

A45  → Commande du relais du motoventilateur grande vitesse

A50 ← Signal du capteur d'arbre à cames (banc arrière)

A51 ← Signal du capteur d'arbre à cames (banc avant)

A52 --- Masse du capteur d'arbre à cames (banc avant)

A54 --- Masse commande sur volant (régulateur de vitesses)

A55 ← Signal de commande sur volant (régulateur de vitesses)

A56 ←Signal du débitmètre d'air

A57 ← Signal de la sonde à oxygène aval (banc avant)

A58 ← Signal de la sonde à oxygène aval (banc arrière)

A59 ← Signal de la sonde à oxygène amont (banc avant)

A60 ← Signal de la sonde à oxygène amont (banc arrière)

A62 --- Masse des capteurs de pression atmosphérique et pression de direction assistée

A63 → Commande du relais de sécurité de moteur de boîtier papillon motorisé

A64 →Commande du relais du motoventilateur petite vitesse

A69 ← Signal du capteur de Point Mort Haut

A71 --- Masse du capteur de Point Mort Haut

A73 --- Masse du capteur d'arbre à cames (banc arrière)

A75 --- Masse du débitmètre d'air et sonde de température d'air

A76 -- Masse de la sonde à oxygène aval (banc avant)

A77 -- Masse de la sonde à oxygène aval (banc arrière)

A78 --- Masse de la sonde à oxygène amont (banc avant)

A79 --- Masse de la sonde à oxygène amont (banc arrière)

Connecteur B

B 84 → Commande de la bobine d'allumage N 5

B 85 → Commande de la bobine d'allumage N 6

B 89 → Commande de l'électrovanne de purge absorbeur des vapeurs d'essence

B 92 → Commande de la bobine d'allumage N 1

B 93 → Commande de la bobine d'allumage N 2

B 94 → Commande de la bobine d'allumage N 3

B 95 → Commande de la bobine d'allumage N 4

B 96 → Commande du relais de pompe à carburant

B 98 → Commande injecteur N 6

B 99 → Commande injecteur N 5

B 100 → Commande injecteur N 4

B 101 →Commande de chauffage de la sonde à oxygène aval (banc avant)

B 102 → Commande de chauffage de la sonde à oxygène aval (banc arrière)

B 103 → Commande électrovanne de déphaseur d'arbre à cames (banc avant)

B 104 → Commande électrovanne de déphaseur d'arbre à cames (banc arrière)

B 106 → Commande injecteur N 1

B 107 → Commande injecteur N 2

B 108 → Commande injecteur N 3

B 109 → Commande de chauffage de la sonde à oxygène amont (banc avant)

B 110 → Commande de chauffage de la sonde à oxygène amont (banc arrière)

B 113 --- Alimentation batterie

B 115 --- Masse

B 116 --- Masse

B 117 ---Alimentation + 12 V après relais de verrouillage injection

B 118 --- Masse

B 119  --- Alimentation + 12 V après relais de verrouillage injection

B 120 --- Courant de retour + 12 V après relais de verrouillage injection

B 121 --- Masse
