Revue technique Renault Vel Satis / Equipement électrique / Lampes au xenon / Actionneurs

DEPOSE

NOTA : Pour la dépose de l'actionneur, il est nécessaire de déposer l'optique.

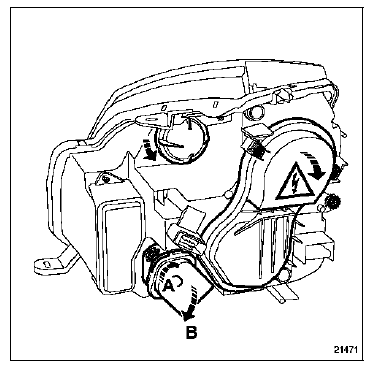

Tourner l'actionneur d'un huitième de tour vers

Tourner l'actionneur d'un huitième de tour vers l'extérieur (A) pour le dégager du bloc optique.

Désaccoupler la rotule de la parabole en basculant légèrement l'actionneur (B).

REPOSE

Pour faciliter la repose de l'actionneur, déposer le cache étanche et tenir le réflecteur du projecteur.

IMPORTANT : Après avoir reposé les actionneurs, il est nécessaire de procéder à l'initialisation du système et au réglage des projecteurs (voir chapitre "Initialisation").

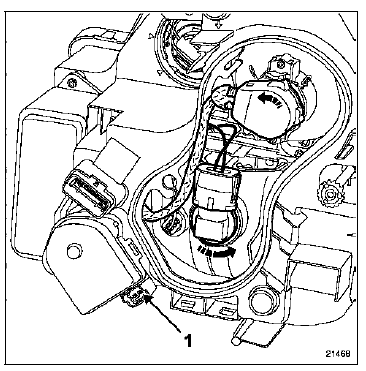

BRANCHEMENT

BRANCHEMENT

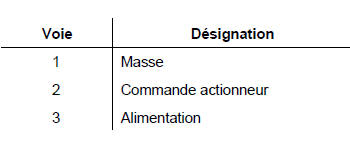

NOTA :

NOTA : Les actionneurs des optiques équipés de lampes au Xénon sont spécifiques.

REMARQUE : Si les feux de croisement sont allumés à la mise du contact, les actionneurs se positionnent en réglage bas puis reviennent à une position intermédiaire.

    Projecteurs
    DEPOSE - REPOSE La méthode de dépose - repose des projecteurs équipés de lampes au Xénon est identique à celle des projecteurs tous types. ATTENTION : Le ...

    Lampes
    DEPOSE ATTENTION : Les lampes au Xénon fonctionnent sous une tension de 20 000 volts à l'allumage puis de 85 volts alternatif en fonctionnement. Il est donc impératif de d&ea ...
