Manuel du conducteur Renault Vel Satis: Aérateurs

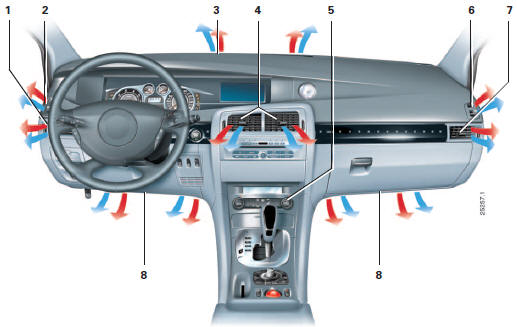

- aérateur latéral gauche
- frise de désembuage vitre latérale gauche
- frises de désembuage pare-brise
- aérateurs centraux
- tableau de commandes
- frise de désembuage vitre latérale droite
- aérateur latéral droit
- sorties chauffage pieds des occupants avant
Débit
Manoeuvrez la molette 1 ou 4 (audelà du point dur).
haut : ouverture maximale.
bas : fermeture.

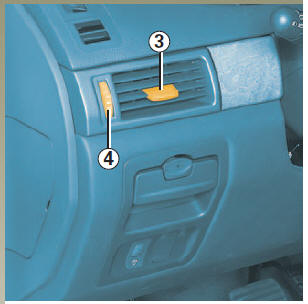

Orientation
Droite/gauche : manoeuvrez les curseurs 2 ou 3.
Haut/bas : baissez ou levez les curseurs 2 ou 3.

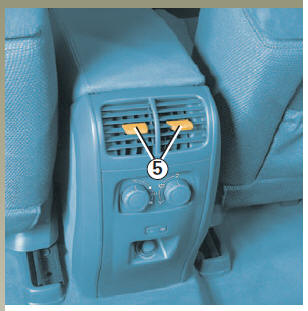

Orientation
Droite/gauche : manoeuvrez les curseurs 5.
Haut/bas : levez et baissez les curseurs 5.
Votre confort
...
Air conditionné automatique
Les commandes
touche de mise en mode automatique
bouton de réglage de la température
à gauche
afficheur
bouton de réglage de la température
à ...
