Manuel du conducteur Renault Vel Satis: Éclaireurs intérieurs (remplacement des lampes)

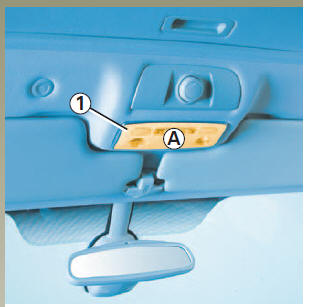

Plafonnier A
Déclipsez (à l'aide d'un outil type tournevis plat) le cache 1.

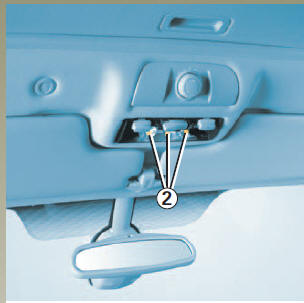

Dégagez la lampe concernée.
Type de la lampe 2 : W5W.
Eclaireur de boîte à gants
Eclaireur de boîte à gants
Déclipsez (à l'aide d'un outil type tournevis plat) l'éclaireur en pressant sur la languette 7.
Déconnectez l'éclaireur.
Type de la lampe : navette C5W.
Eclaireurs de sol avant
Ils sont situés derrière la planche de bord et en partie inférieure.
Tournez d'un quart de tour le portelampe 8 et sortez la lampe.
Type de la lampe : W5W.

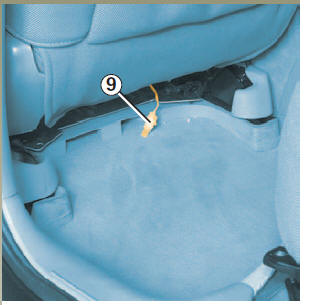

Eclaireurs de sol arrière
Ils sont situés sous les sièges avant.
Sortez le porte-lampe 9 de son logement et retirez la lampe.
Type de la lampe : W5W.
Eclaireurs de portes
Déclipsez (à l'aide d'un outil type tournevis plat) l'éclaireur 10.
Tournez d'un quart de tour le portelampe et sortez la lampe.
Type de la lampe : W5W.

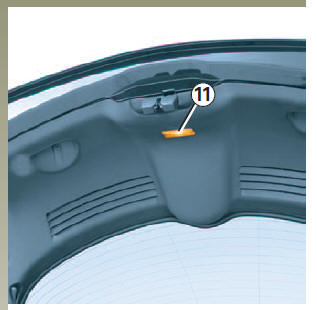

Eclaireurs de coffre
Déclipsez (à l'aide d'un outil type tournevis plat) les éclaireurs 11 en pressant sur les languettes de chaque côté de l'éclaireur.
Déconnectez l'éclaireur.

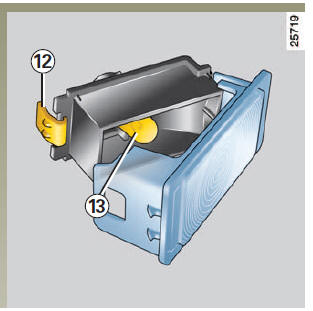

Appuyez sur la languette 12 pour dégager le porte-lampe et accéder à la lampe 13.
Type de la lampe : W5W.
