Revue technique Renault Vel Satis: Lampes

Revue technique Renault Vel Satis / Equipement électrique / Projecteurs avant / Lampes

REMPLACEMENT

Pour le remplacement des lampes, il sera nécessaire de déposer partiellement le bloc optique.

ATTENTION : Avant de commencer l'opération il sera nécessaire de protéger le pare-chocs (partie située sous l'optique) avec du ruban de camouflage.

Déposer :

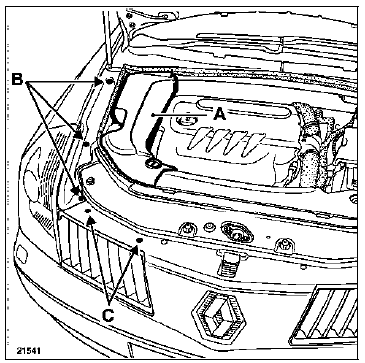

  • le cache (A),
  • les trois vis (B) fixant l'enjoliveur de gouttière,
  • les vis (C) de la calandre,

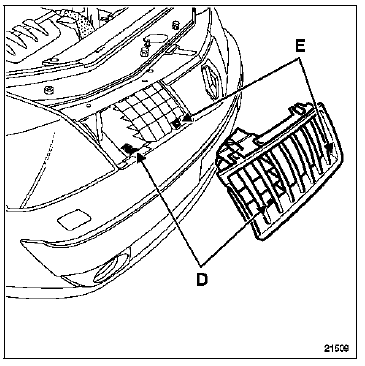

  • la grille de calandre en appuyant sur les verrous (D) et (E),

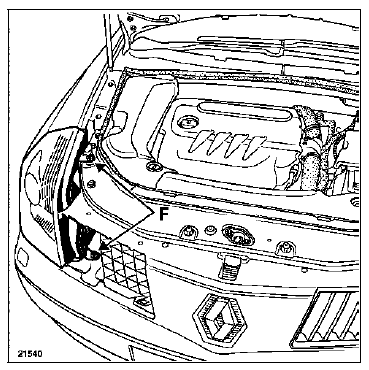

  • les vis (F) fixant l'optique.

Déclipper l'optique en le tirant vers l'avant, afin de le

Déclipper l'optique en le tirant vers l'avant, afin de le faire venir en butée contre le pare-chocs.

LAMPES D'INDICATION DE DIRECTION

Seules les lampes d'indication de direction ne nécessitent pas la dépose de l'optique.

Déposer :

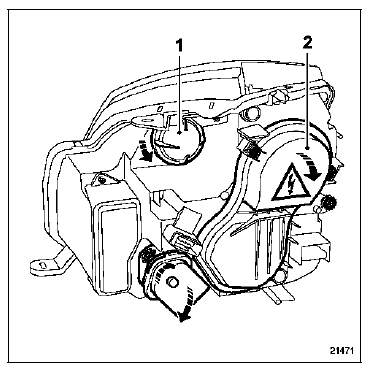

  • le cache étanche (1) (1/4 de tour dans le sens inverse des aiguilles d'une horloge),
  • le support de lampe (1/4 de tour dans le sens inverse des aiguilles d'une horloge),

LAMPES DE FEUX DE POSITION, FEUX DE

LAMPES DE FEUX DE POSITION, FEUX DE CROISEMENT, FEUX DE ROUTE

Le remplacement des lampes se fera après avoir déposé le cache étanche (2).

REMARQUE : Pour le remplacement des lampes au Xénon, consulter le chapitre "Lampes au Xénon".
